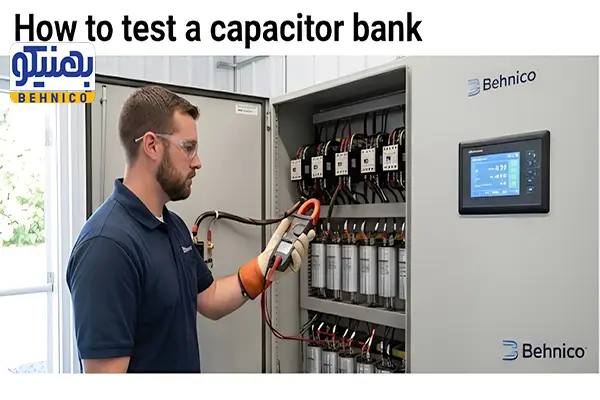

تست یک خازن منفرد یک چیز است، و تست کامل یک بانک خازنی با چند پله، رگولاتور و کنتاکتور، چیز دیگری. اگر می خواهید بدانید کل سیستم جبران سازی توان راکتیو کارخانه یا ساختمان شما هنوز درست کار می کند یا نه، این راهنما دقیقاً همین را گام به گام توضیح می دهد.
تست بانک خازنی با تست یک خازن منفرد چه فرقی دارد؟
تست یک خازن منفرد، معمولاً با مولتی متر یا کلمپ متر و روی یک قطعه جدا از مدار انجام می شود. اما تست بانک خازنی به معنای ارزیابی کل سیستم است: بازرسی ظاهری تابلو، بررسی عملکرد رگولاتور، و اندازه گیری تک تک پله ها در حالی که سیستم زیر بار و در حال کار است. اگر فقط به دنبال تست یک خازن منفرد (مثلاً خازن راه انداز یک موتور) هستید، راهنمای نحوه تست خازن با مولتی متر و کلمپ متر پاسخگوی شماست.

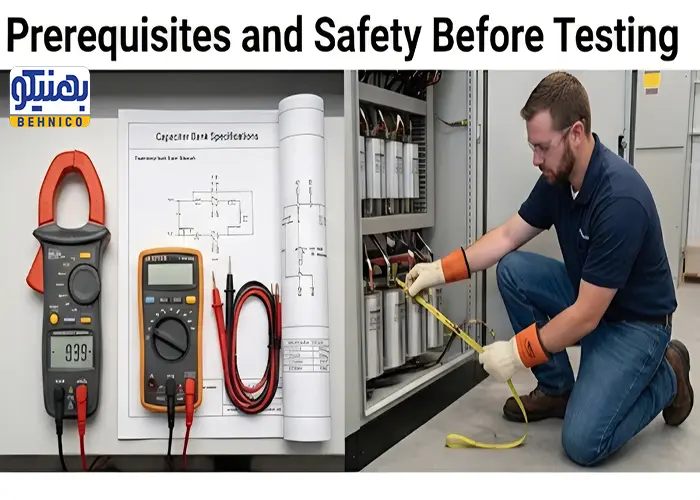

پیش نیازهای تست بانک خازنی
پیش از شروع، چند ابزار و اطلاعات پایه لازم است تا تست بدون وقفه و با دقت انجام شود.
ابزار موردنیاز (کلمپ متر، مولتی متر، دفترچه مشخصات تابلو)
کلمپ متر برای اندازه گیری جریان هر پله زیر بار
مولتی متر دیجیتال برای بررسی موارد جزئی تر
دفترچه مشخصات تابلو شامل ظرفیت نامی هر پله (kVAR)
نکات ایمنی پیش از شروع تست
خازن ها حتی پس از قطع برق می توانند ولتاژ بالایی در خود نگه دارند. پیش از هرگونه تماس مستقیم با ترمینال ها، از دشارژ کامل خازن ها اطمینان حاصل کنید و در صورت امکان، تست جریان زیر بار را بدون باز کردن اتصالات انجام دهید.
مراحل تست کامل بانک خازنی
با آماده بودن ابزار و رعایت نکات ایمنی، تست کامل بانک خازنی را می توان در پنج گام انجام داد.
گام اول — بازرسی چشمی کل تابلو (تورم، سوختگی، نشتی)
پیش از هر اندازه گیری، یک بازرسی چشمی سریع از تمام پله ها انجام دهید. تورم بدنه، تغییر رنگ، آثار سوختگی یا نشت مایع، نشانه های اولیه ای هستند که می توانند پله معیوب را بدون نیاز به ابزار مشخص کنند.
گام دوم — بررسی نمایشگر و عملکرد رگولاتور
به نمایشگر رگولاتور نگاه کنید: ضریب توان نمایش داده شده، تعداد پله های فعال، و وجود هرگونه آلارم خطا. اگر رگولاتور علی رغم فعال بودن چند پله، همچنان ضریب توان پایین نشان می دهد، این نشانه افت ظرفیت در یک یا چند پله است.
گام سوم — تست جریان هر پله با کلمپ متر زیر بار
کلمپ متر را دور سیم ورودی هر پله قرار دهید و جریان عبوری را در حالی که آن پله فعال است اندازه بگیرید. این کار را برای تمام پله ها، یکی یکی، تکرار کنید.
گام چهارم — مقایسه ظرفیت اندازه گیری شده هر پله با مقدار نامی
با استفاده از جریان و ولتاژ اندازه گیری شده، ظرفیت واقعی هر پله را محاسبه و با مقدار نامی درج شده روی بدنه خازن یا دفترچه مشخصات تابلو مقایسه کنید.
گام پنجم — بررسی ترتیب و زمان بندی ورود/خروج پله ها
در نهایت، رفتار سیستم را در یک بازه زمانی زیر نظر بگیرید. پله ها باید به ترتیب منطقی، بدون سوییچینگ مکرر و بدون تاخیر غیرعادی وارد یا خارج از مدار شوند.
اگر در تست پله ها به یک خازن معیوب برخوردید، پیش از آسیب به کل بانک خازنی، با کارشناسان بهنیکو تماس بگیرید.

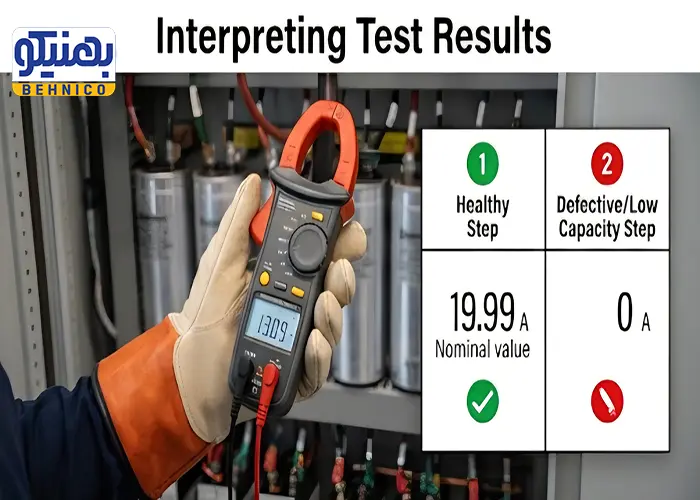

چطور نتیجه تست را تفسیر کنیم؟
برای تفسیر سریع نتایج تست هر پله، از جدول زیر استفاده کنید:
وضعیت پله | نشانه در تست | اقدام |
سالم | جریان و ظرفیت نزدیک به مقدار نامی | بدون نیاز به اقدام |
افت ظرفیت (نیم سوز) | ظرفیت ۱۰ تا ۱۵٪ یا بیشتر کمتر از نامی | برنامه ریزی برای تعویض زودهنگام |
اتصال کوتاه (شورت) | جریان بسیار بالا یا مقاومت نزدیک صفر | خروج فوری از مدار و تعویض |
قطع داخلی (Open) | جریان صفر در آن پله | بررسی سیم کشی و تعویض خازن |

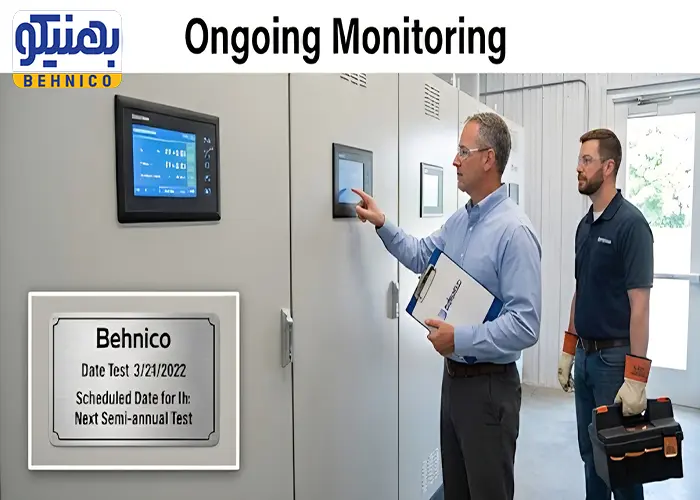

هر چند وقت یک بار باید بانک خازنی را تست کرد؟
بازرسی چشمی و بررسی نمایشگر رگولاتور را می توان ماهانه انجام داد. اما تست کامل جریان و ظرفیت تک تک پله ها، معمولاً هر شش ماه تا یک سال یک بار، یا بلافاصله پس از مشاهده بازگشت جریمه توان راکتیو در قبض برق، توصیه می شود.
جمع بندی
تست کامل بانک خازنی، فراتر از تست یک خازن منفرد است و شامل بازرسی ظاهری، بررسی رگولاتور، و اندازه گیری جریان هر پله زیر بار می شود. پیروی از این پنج گام، به شما کمک می کند پیش از آنکه یک پله معیوب به کل سیستم آسیب برساند یا جریمه قبض برق را بازگرداند، مشکل را شناسایی کنید.
برای تعویض پله های معیوب و دریافت قیمت خرید خازن با گارانتی معتبر، همین امروز با بهنیکو تماس بگیرید.
سؤالات متداول(FAQ)
1. آیا می توان بانک خازنی را بدون قطع کامل برق تست کرد؟
بله، تست جریان هر پله با کلمپ متر زیر بار، بدون نیاز به قطع کامل برق و باز کردن اتصالات انجام می شود؛ همین ویژگی آن را برای تابلوهای در حال کار مناسب می کند.
2. اگر فقط یک پله از چند پله معیوب باشد، باید کل تابلو را تعویض کرد؟
خیر، در بیشتر موارد فقط همان پله معیوب تعویض می شود. تعویض کامل تابلو معمولاً زمانی مطرح است که چند پله هم زمان افت ظرفیت داشته باشند یا رگولاتور و کنتاکتورها هم به پایان عمر رسیده باشند.
3. تفاوت تست با کلمپ متر زیر بار و تست با مولتی متر بدون بار چیست؟
تست با کلمپ متر زیر بار، عملکرد واقعی پله را در شرایط کارکرد عادی نشان می دهد و نیازی به باز کردن مدار ندارد. تست با مولتی متر بدون بار، دقیق تر برای یک خازن جداشده از مدار است، اما نیازمند قطع برق و جداسازی سیم هاست.
