جریان هجومی خازن چیست؟
برای اینکه بدانیم چطور باید جلوی آسیب های بانک خازنی را بگیریم، ابتدا باید ماهیت رفتار خازن در لحظات اولیه ورود به مدار را بشناسیم. این پدیده یکی از سریع ترین و در عین حال مخرب ترین رفتارهای الکتریکی در شبکه است که در ادامه به تعریف دقیق و تفاوت آن با جریان نامی می پردازیم.
تعریف فنی جریان هجومی

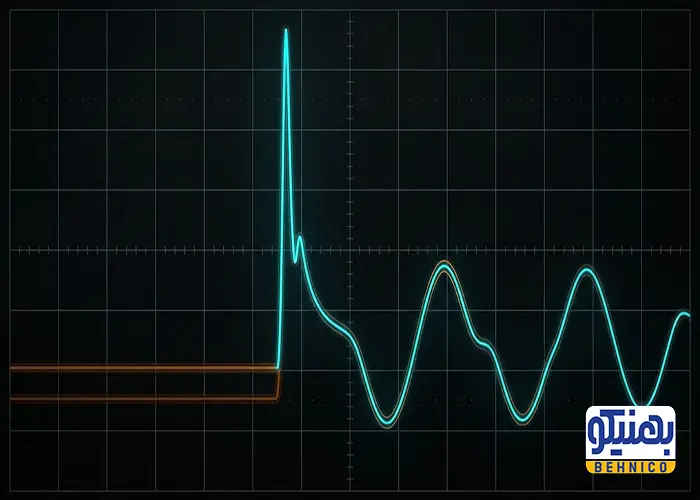

وقتی یک خازن خالی (تخلیه شده) به شبکه برق متصل می شود، در لحظات اولیه هیچ ولتاژی روی پایه های خود ندارد. از آنجا که خازن تمایل دارد تغییرات ولتاژ را جبران کند، در چند میلی ثانیه ی اول سوییچینگ، مقاومت بسیار ناچیزی از خود نشان می دهد. این پدیده باعث ایجاد یک پیک جریانی بسیار شدید با فرکانس بالا می شود که به آن جریان هجومی خازن یا Inrush Current خازن می گویند. دامنه این جریان می تواند بین ۲۰ تا ۱۰۰ برابر جریان نامی خازن افزایش یابد.
تفاوت جریان هجومی با جریان عادی شارژ خازن
جریان عادی خازن، همان جریانی است که پس از پایدار شدن وضعیت ولتاژ، برای اصلاح ضریب توان از شبکه کشیده می شود و کاملاً سینوسی و کنترل شده است. در مقابل، جریان هجومی یک وضعیت گذرا (Transient)، غیرسینوسی و فوق العاده شدید است که فقط در کسری از ثانیه (معمولاً کمتر از چند میلی ثانیه) رخ می دهد و فرکانس آن بسیار بالاتر از فرکانس ۵۰ هرتز شبکه است.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
چرا جریان هجومی هنگام سوییچینگ خازن رخ می دهد؟
ریشه این اتفاق در قوانین پایه ای فیزیک الکتریسیته و مشخصات ساختاری خودِ خازن ها نهفته است. شبکه برق صنعتی با بارهای مختلفی سر و کار دارد، اما رفتار خازن در لحظه کلیدزنی کاملاً منحصر به فرد است. در این بخش دلایل علمی و فنی شکل گیری این جهش ناگهانی جریان را بررسی می کنیم.
رفتار خازن در لحظه اتصال به شبکه (شبیه سازی اتصال کوتاه لحظه ای)
طبق رابطه اصلی خازن، جریان عبوری با نرخ تغییرات ولتاژ نسبت به زمان (dV/dt) رابطه مستقیم دارد. در لحظه وصل کلید، ولتاژ خازن می خواهد از صفر ناگهان به ولتاژ پیک شبکه برسد. این تغییر ناگهانی، مقدار dV/dt را به سمت بی نهایت سوق می دهد و خازن در لحظه صفر، دقیقاً مانند یک اتصال کوتاه در شبکه عمل می کند و تشنه جذب جریان می شود.
نقش امپدانس مدار و مقاومت داخلی پایین خازن
خازن های اصلاح ضریب توان امروزی به گونه ای طراحی می شوند که کمترین تلفات و کمترین مقاومت داخلی (ESR) را داشته باشند. این ویژگی با اینکه یک مزیت است، اما در لحظه وصل شدن کار را خراب تر می کند؛ زیرا مقاومت داخلی پایینی که جلوی جریان را بگیرد وجود ندارد و تنها عامل محدودکننده جریان، امپدانسِ ناچیز کابل ها و ترانسفورماتور شبکه است.

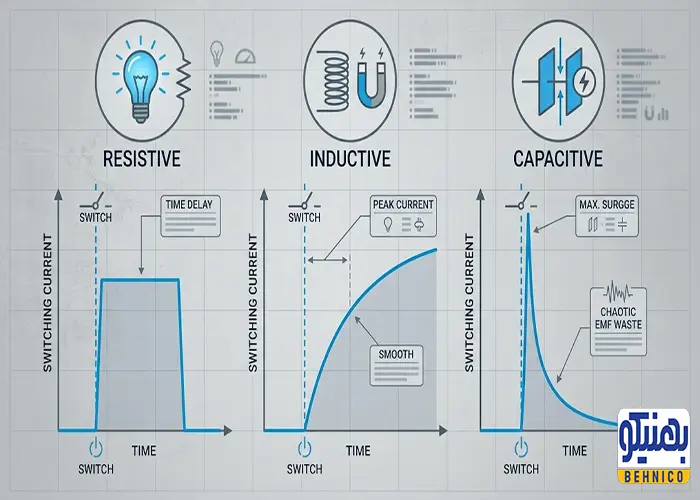

تفاوت سوییچینگ خازن با سوییچینگ بار مقاومتی و سلفی
در بارهای مقاومتی (مثل المنت ها)، جریان هم گام با ولتاژ بالا میرود و جهش ناگهانی ندارد. در بارهای سلفی (مثل موتورهای الکتریکی)، خاصیت خودالقایی سلف مانع از تغییر ناگهانی جریان می شود و جریان به آرامی رشد می کند. اما خازن دقیقاً برعکس سلف عمل کرده و در برابر تغییرات ولتاژ مقاومت می کند که نتیجه آن جهش آنی جریان است.
اثر فرکانس تشدید (Resonance Frequency) مدار
ترکیب سلف ذاتی شبکه و خازن های متصل به آن، یک مدار تشدید (رزونانس) ایجاد می کند. فرکانس این تشدید در لحظه سوییچینگ خازن بسیار بالاست (بین ۱ تا ۱۰ کیلوهرتز). این فرکانس بالا باعث تشدید دامنه موج جریان شده و عبور جریان هجومی را به یک موج ضربه ای مخرب تبدیل می کند.
چه زمانی جریان هجومی شدیدتر می شود؟
شدت جریان هجومی همیشه ثابت نیست و به وضعیت شبکه و نحوه مدیریت پله های خازنی بستگی دارد. در برخی شرایط خاص، اگر اصول فنی رعایت نشود، دامنه ی این جریان به قدری بزرگ می شود که تجهیزات حفاظتی تابلو حتی فرصت قطع کردن مدار را هم پیدا نمی کنند و فاجعه رخ می دهد. این شرایط شامل موارد زیر است:
سوییچینگ هم زمان چند پله خازنی (Back-to-Back Switching)
خطرناک ترین سناریو زمانی است که یک یا چند پله خازنی در مدار روشن هستند و شما می خواهید پله جدیدی را وارد کنید. در این حالت، خازن های روشن که کاملاً شارژ هستند، انرژی خود را با مقاومت نزدیک به صفر، فوراً درون خازنِ خالیِ جدید تخلیه می کنند. این پدیده جریان هجومی را به شدت بزرگ تر و مخرب تر از حالت عادی می کند.
عدم تخلیه کامل خازن قبل از اتصال مجدد
اگر یک پله خازنی از مدار خارج شود و قبل از اینکه توسط مقاومت های تخلیه کاملاً دشارژ شود، دوباره به مدار بازگردد، پدیده تخلیه خازن قبل از سوییچینگ به درستی انجام نشده است. اگر در این لحظه، ولتاژ شبکه و ولتاژ باقی مانده روی خازن در فاز مخالف باشند، اضافه ولتاژ سوییچینگ خازن دو برابر شده و جریان هجومی به اوج خود می رسند.
کیفیت پایین یا نامناسب بودن کنتاکتور
استفاده از کنتاکتورهای معمولی به جای کنتاکتور مخصوص خازن (AC6b) باعث می شود که هیچ سدی در برابر جریان هجومی وجود نداشته باشد. کنتاکتورهای بی کیفیت یا ضعیف با سرعت کمتری بسته می شوند و پدیده قوس الکتریکی (آرک) در لبه کنتاکت ها را تشدید می کنند.
پیامدها و آسیب های جریان هجومی کنترل نشده
نادیده گرفتن این جریان گدازنده و گذرا، به معنی پذیرش هزینه های سنگین تعمیرات و توقف خط تولید است. اثرات مخرب جریان هجومی فراتر از خودِ خازن می رود و کل سیستم توزیع برق کارخانه شما را تحت تاثیر قرار می دهد. در این بخش مهم ترین آسیب های این پدیده را دسته بندی کرده ایم:

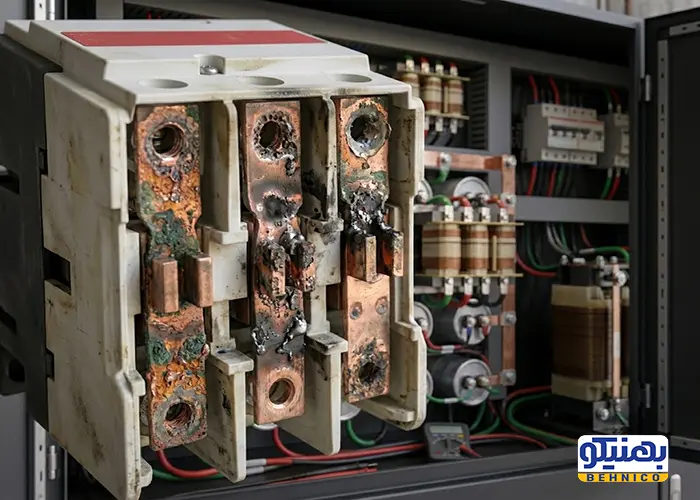

خوردگی و کاهش عمر کنتاکت های کنتاکتور
جرقه شدید ناشی از جریان هجومی، نقطه ی اتصال پلاتین های کنتاکتور را ذوب می کند. این موضوع باعث خال زدن، ایجاد ناهمواری و در نهایت جوش خوردن پلاتین ها به یکدیگر می شود و عمر کنتاکتور بانک خازنی را به شدت کاهش می دهد.
تنش مکانیکی و صوتی روی تجهیزات
جریان های هجومی بالا، نیروهای الکترودینامیکی شدیدی در داخل کابل ها، شمش ها و بدنه خازن ایجاد می کنند. این نیروها باعث لرزش شدید، تولید صدای تقه منزجرکننده و آسیب به ساختار فیزیکی داخلی خازن و سست شدن اتصالات تابلو برق می شوند.
تداخل هارمونیکی و آسیب به تجهیزات حساس مجاور
فرکانس بالای جریان هجومی، موج ولتاژ شبکه را دفرمه کرده و باعث ایجاد هارمونیک خازن و افت ولتاژهای ناگهانی (Notching) می شود. این نویزهای مخرب سیستم های حساس الکترونیکی، PLC ها، اینورترها و کامپیوترهای صنعتی مجاور را دچار خطا یا سوختگی می کنند.
افزایش ریسک خرابی زودهنگام بانک خازنی
تکرار این تنش های الکتریکی و حرارتی، عایق های دی الکتریک داخل خازن را پیر و ضعیف می کند. در نتیجه خازن دچار افت ظرفیت شدید شده و خیلی زودتر از پایان عمر نامی خود، متورم شده یا می ترکد.
راهکارهای مهار جریان هجومی خازن
خوشبختانه علم مهندسی برق برای این چالش مخرب، راهکارهای استاندارد و مؤثری ابداع کرده است. با به کارگیری این روش ها و تجهیزات، جریان هجومی پیش از آنکه بتواند به شبکه آسیبی وارد کند، رام و محدود می شود. اصلی ترین ابزارها برای کنترل این پدیده عبارتند از:

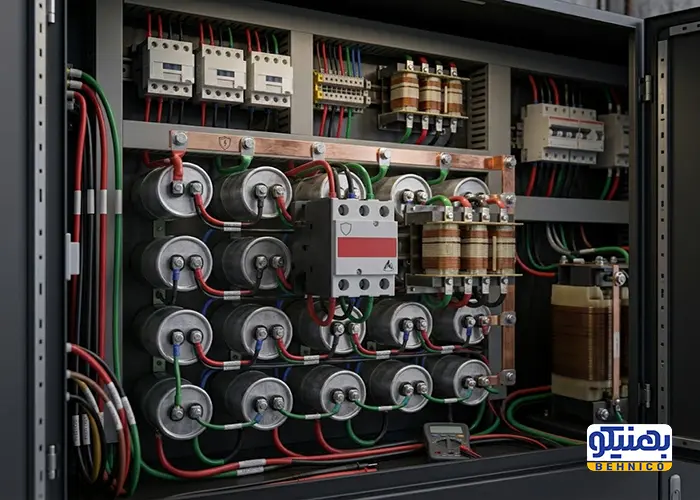

استفاده از کنتاکتور مخصوص خازن (نوع AC6b)
استانداردترین راهکار، استفاده از کنتاکتور خازنی با طبقه بندی AC6b است. این کنتاکتورها مجهز به کنتاکت های کمکی پیش وصل همراه با سیم پیچ های مقاومت دار هستند. در لحظه فرمان، ابتدا کنتاکت کمکی وصل شده، جریان هجومی را از طریق مقاومت ها محدود می کند و پس از چند میلی ثانیه، کنتاکت اصلی وصل شده و مقاومت ها را از مدار خارج می کند.
راکتور محدودکننده جریان هجومی (Inrush Limiting Reactor)
سری کردن یک راکتور محدودکننده جریان هجومی با خازن، ماهیت مدار را تغییر می دهد. سلف موجود در راکتور در برابر تغییر آنی جریان مقاومت کرده و اجازه نمی دهد جریان هجومی شکل بگیرد. این راکتورها همزمان جلو ایجاد هارمونیک خازن را هم می گیرند.
پیش مقاومت موقت در مسیر شارژ اولیه (Pre-insertion Resistor)
در سیستم های ولتاژ متوسط (MV) یا تابلوهای خاص، از سیستم های دیسکنکتور مجهز به مقاومت پیشمقاومت (Pre-insertion Resistor) استفاده می شود که ساختاری شبیه به کارکرد کنتاکتور خازنی اما در ابعاد بزرگتر دارد تا انرژی اولیه را به گرما تبدیل کند.
سوییچینگ همزمان با ولتاژ صفر (Synchronous/Zero-crossing Switching)
یک راهکار کاملاً الکترونیکی و مدرن، استفاده از رله های حالت جامد (SSR) یا کلیدهای هوشمندی است که موج ولتاژ شبکه را رصد می کنند. این تجهیزات خازن را دقیقاً در لحظه ای که ولتاژ فاز از نقطه صفر عبور می کند (Zero Crossing) وصل می کنند. وقتی ولتاژ صفر باشد، طبق فرمول، جریان هجومی نیز صفر خواهد بود.
چطور بفهمیم بانک خازنی به این راهکارها نیاز دارد؟
در بسیاری از مواقع، شما بدون باز کردن درب تابلو برق هم می توانید متوجه شوید که بانک خازنی شما در حال آسیب دیدن از جریان هجومی است. نشانه های تجربی و ظاهری مشخصی وجود دارند که به عنوان یک سیگنال هشدار عمل می کنند و تعلل در پیگیری آن ها خسارت بار خواهد بود:
نشانه های شنیداری و لرزشی هنگام سوییچینگ
اگر با وارد شدن هر پله خازن به مدار، صدای «تقه» بسیار بلند، شبیه به ضربه چکش یا انفجار کوچک از داخل تابلو شنیده می شود و بدنه تابلو می لرزد، این یک نشانه قطعی از حضور جریان هجومی خطرناک است.
خرابی مکرر یا زودهنگام کنتاکتور
اگر مجبور هستید هر چند ماه یک بار پلاتین های کنتاکتور بانک خازنی را عوض کنید یا با مشکل چسبیدن و قفل شدن کنتاکتورها مواجه هستید، سیستم شما فوراً به اصلاح نیاز دارد.
افت لحظه ای ولتاژ شبکه هنگام ورود پله خازنی
چشمک زدن لامپ های سالن تولید، ریست شدن اتفاقی پی ال سی ها (PLC) یا آسیب دیدن تجهیزات آزمایشگاهی و اتوماسیون همزمان با کارکرد رگولاتور خازنی، زنگ خطری جدی است.
