تفاوت اعوجاج هارمونیکی کل (THD) ولتاژ و جریان؛ راهنمای انتخاب راکتور برای خازن

اعوجاج هارمونیکی کل (THD) چیست؟ (نگاهی دقیق به تعاریف)

شاخص THD یا Total Harmonic Distortion، یک پارامتر ریاضی و ابزار سنجش است که نسبت مقدار موثر (RMS) کل هارمونیک‌ های موجود را به مقدار موثر فرکانس اصلی نشان می‌ دهد. این شاخص بر حسب درصد بیان می‌ شود و هرچه مقدار آن بالاتر باشد، یعنی آلودگی هارمونیکی شبکه شدیدتر است.

مفهوم THD ولتاژ چیست و چگونه ایجاد می‌ شود؟

اگر بپرسید THD ولتاژ چیست، پاسخ ساده این است: میزان دفرمه شدن و از بین رفتن شکل موج سینوسیِ ولتاژ شبکه. THD ولتاژ در واقع یک پدیده ثانویه است. وقتی جریان‌ های هارمونیکی از امپدانس سیستم (ترانسفورماتورها و کابل‌ ها) عبور می‌ کنند، بر اساس قانون اهم، افت ولتاژهای هارمونیکی ایجاد می‌ کنند. مجموع این افت ولتاژها باعث می‌ شود که ولتاژ کل شبکه از حالت سینوسی خارج شود. THD ولتاژ مستقیماً روی تمام مصرف‌ کنندگان متصل به آن باس‌ بار (Busbar) تأثیر می‌ گذارد.

مفهوم THD جریان چیست و منابع اصلی تولید آن کدامند؟

در پاسخ به اینکه THD جریان چیست، باید گفت که این شاخص نشان‌ دهنده میزان انحراف شکل موج جریان مصرفی بار از حالت سینوسی خالص است. برعکس ولتاژ، THD جریان مستقیماً توسط خودِ مصرف‌ کننده یا بار ایجاد می‌ شود. منابع اصلی تولید آن، بارهای غیرخطی هستند. تجهیزاتی مانند:

• درایوهای AC و DC (اینورترها)

• یکسوسازها و یوپی‌ اس‌ ها (UPS)

• لامپ‌ های کم‌ مصرف و LED های صنعتی

• کوره‌ های القایی و دستگاه‌ های جوشکاری

این بارها جریان را به صورت پالس‌ های ناپیوسته از شبکه می‌ کشند و به این ترتیب، جریان شبکه را به شدت آلوده می‌ کنند.

بررسی تخصصی تفاوت اعوجاج هارمونیک ولتاژ و جریان

بسیاری از افراد این دو شاخص را به اشتباه یکسان فرض می‌ کنند، در حالی که در مهندسی سیستم‌ های قدرت، تفاوت اعوجاج هارمونیک ولتاژ و جریان یک مرز تعیین‌ کننده برای طراحی فیلترهاست.

تفاوت در منشأ تولید (بارها در برابر امپدانس شبکه)

منشأ THD جریان، «بار یا مصرف‌ کننده» است. اگر شما یک درایو فرکانس متغیر را روشن کنید، این درایو جریان هارمونیکی تزریق می‌ کند. اما منشأ THD ولتاژ، «امپدانس شبکه» در برابر آن جریان است. به عبارت دیگر، THD جریان علت است و THD ولتاژ معلول آن. اگر شبکه شما بسیار قوی باشد (امپدانس بسیار کمی داشته باشد)، حتی با وجود THD جریان بالا، THD ولتاژ ناچیزی خواهید داشت.

فرمول‌ ها و روش‌ های محاسبه THD ولتاژ و جریان

هر دو پارامتر از فرمول ریاضی مشابهی پیروی می‌ کنند، اما مقادیر ورودی آن‌ ها متفاوت است. در فرآیند  محاسبه THD ولتاژ و جریان از دستگاه‌ های پاور آنالایزر استفاده می‌ شود. فرمول محاسباتی برای هرکدام به شرح زیر است:

در این فرمول‌ ها، V₁ و I₁ مقادیر اصلی در فرکانس پایه (۵۰ هرتز) هستند و اندیس‌ های h نشان‌ دهنده رتبه‌ های هارمونیکی بالا می‌ باشند.

چرا THD جریان معمولاً بسیار بزرگتر از THD ولتاژ است؟

این یک سوال رایج است. در یک کارگاه صنعتی، ممکن است THD جریان یک اینورتر حدود ۴۰ یا ۵۰ درصد باشد، اما THD ولتاژ همان باس‌ بار تنها ۳ یا ۴ درصد نشان داده شود. علت این امر، بالا بودن قدرت اتصال کوتاه شبکه (Short Circuit Capacity) نسبت به توان بار است. امپدانس پایین شبکه مانع از آن می‌ شود که جریان‌ های هارمونیکی بزرگ، ولتاژ سیستم را به همان اندازه دفرمه کنند. با این حال، بالا بودن THD جریان به خودی خود خطری جدی برای تجهیزات محلی مانند خازن‌ هاست.

تاثیر هارمونیک بر خازن و خطرات عدم کنترل آن

خازن‌ های اصلاح ضریب توان بر خلاف بارهای سلفی، در فرکانس‌ های بالا امپدانس کمتری از خود نشان می‌ دهند. فرمول امپدانس خازن ($X_c=\frac{1}{2\pi fC}$) این واقعیت را ثابت می کند: با افزایش فرکانس (f)، مقاومت خازن (X_C) به شدت کاهش می‌ یابد. این ویژگی، خازن را به یک آهنربا برای جریان‌ های هارمونیکی تبدیل می‌ کند!

پدیده رزونانس (تشدید) در بانک‌ های خازنی

بزرگترین خطر تاثیر هارمونیک بر خازن، پدیده رزونانس یا تشدید است. در یک شبکه صنعتی، ترانسفورماتور بالادست دارای خاصیت سلفی (X_L) و بانک خازنی دارای خاصیت خازنی (X_C) است. در یک فرکانس خاص، مقدار این دو امپدانس با هم برابر می‌ شود (X_L=X_C). اگر یکی از هارمونیک‌ های تولید شده توسط بارهای غیرخطی (مثلاً هارمونیک پنجم یا هفتم) بر این فرکانس منطبق شود، پدیده رزونانس موازی رخ می‌ دهد. در این حالت، جریان هارمونیکی بین سلف و خازن تا چندین برابرِ مقدار نامی خود تشدید و تقویت می‌ شود.

چگونه هارمونیک‌ ها باعث سوختن و انفجار خازن‌ ها می‌ شوند؟

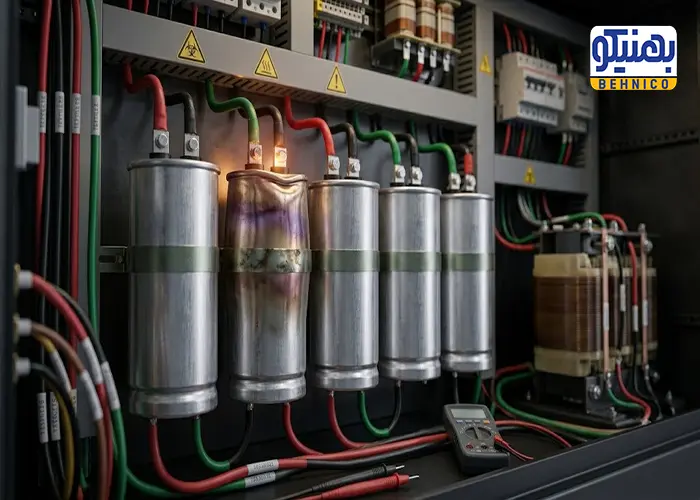

با وقوع رزونانس یا حتی در شرایط وجود THD جریان بالا بدون رزونانس کامل، خازن جریان بسیار بیشتری از حد مجاز خود جذب می‌ کند. این جریان اضافه سبب ایجاد تلفات دی‌ الکتریک شدید و گرمای فوق‌ العاده بالایی در داخل بدنه خازن می‌ شود. از آنجا که خازن‌ های اصلاح ضریب توان حاوی مواد عایق و گاهی روغن‌ های خاص هستند، این حرارت باعث تبخیر مواد داخلی، بالا رفتن فشار بدنه، تورم خازن، عملکرد مکانیزم ضد انفجار و در موارد حادتر، سوختن و انفجار شدید بانک خازنی می‌ گردد.

🔴 از جریمه‌ های سنگین راکتیو خسته شده‌ اید؟

اگر بانک خازنی شما به دلیل هارمونیک‌ های شبکه آسیب دیده یا هنوز سیستم اصلاح ضریب توان ندارید، مجموعه بهنیکو کنار شماست. ما با بررسی و آنالیز دقیق شبکه برق شما، بهترین راهکار را برای خرید و نصب بانک خازنی مجهز به راکتور فیلتر هارمونیک ارائه می‌ دهیم تا جریمه راکتیو قبض برق شما برای همیشه صفر شود. 📞 همین حالا برای مشاوره رایگان با مهندسان بهنیکو تماس بگیرید. 09901680274 - 09905261572

راهنمای انتخاب راکتور حذف هارمونیک برای بانک خازنی

برای جلوگیری از فاجعه انفجار خازن‌ ها و مهار هارمونیک‌ ها، مهندسان از یک قطعه محافظ به نام راکتور استفاده می‌ کنند. این بخش به عنوان راهنمای انتخاب راکتور حذف هارمونیک برای بانک خازنی به شما آموزش می‌ دهد که چگونه سیستم خود را بیمه کنید.

راکتور فیلتر هارمونیک (Detuned Reactor) چیست و چه وظیفه‌ ای دارد؟

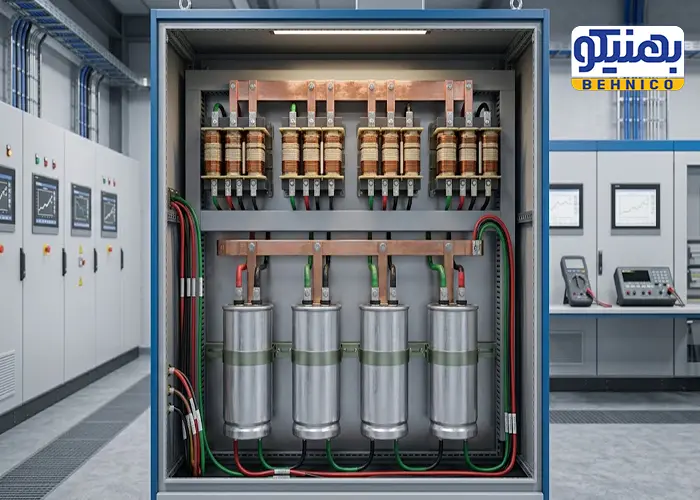

یک راکتور فیلتر هارمونیک (که به آن سلف حذف هارمونیک یا چوک خازنی نیز می‌ گویند) یک سیم‌ پیچ با هسته آهنی یا هوایی است که به صورت سری با خازن قرار می‌ گیرد. وظیفه اصلی این راکتور، تغییر دادن فرکانس رزونانس شبکه است. با سری شدن سلف و خازن، فرکانس تشدید مجموعه به نقطه‌ ای پایین‌ تر از اولین هارمونیک مزاحم شبکه (معمولاً پایین‌ تر از ۲۵۰ هرتز) منتقل می‌ شود. در نتیجه، شبکه در فرکانس‌ های هارمونیکی رفتار سلفی پیدا کرده و دیگر پدیده رزونانس رخ نمی‌ دهد و خازن از جذب جریان‌ های مخرب مصون می‌ ماند.

فرکانس رزونانس و تعیین ضریب پدآهنگی یا فاکتور اشباع (Detuning Factor - %p)

یکی از پارامترهای اصلی در انتخاب راکتور، ضریب دیتونینگ یا فاکتور پدآهنگی (%p ) است. این ضریب، نسبت امپدانس راکتور به امپدانس خازن در فرکانس اصلی شبکه را نشان می‌ دهد:

ضرایب استاندارد رایج در بازار شامل موارد زیر است:

• ضریب ۵.۶۷٪ (فرکانس رزونانس ۲۱۰ هرتز): معمولاً برای شبکه‌ هایی با هارمونیک رتبه ۵ به بالا مناسب است.

• ضریب ۷٪ (فرکانس رزونانس ۱۸۹ هرتز): رایج‌ ترین نوع راکتور، مناسب برای حذف ایمن هارمونیک‌ های رتبه ۵ و ۷.

• ضریب ۱۴٪ (فرکانس رزونانس ۱۳۴ هرتز): برای شبکه‌ هایی که آلودگی هارمونیک شدید و هارمونیک رتبه ۳ (تک فازهای زیاد) دارند.

انتخاب راکتور خازنی بر اساس میزان THD ولتاژ و جریان محیط

جدول استاندارد زیر یک ساختار مهندسی کلی را برای انتخاب راکتور خازنی بر اساس مقادیر اندازه‌ گیری شده THD ارائه می‌ دهد:

گام به گام؛ چرا برای خازن باید راکتور انتخاب کنیم؟ (مراحل عملی محاسبات)

اگر هنوز این چالش را دارید که چرا برای خازن باید راکتور انتخاب کنیم؟ باید بدانید که اضافه کردن راکتور فقط یک موضوع حفاظتی نیست، بلکه یک تغییر مهندسی در کل مدار است. سری شدن سلف با خازن باعث بالا رفتن ولتاژ دو سر خازن می‌ شود. به همین دلیل، شما نمی‌ توانید از یک خازن معمولی ۴۰۰ ولت در کنار راکتور در شبکه ۴۰۰ ولت استفاده کنید!

نقش تفاوت THD ولتاژ و جریان در تعیین ظرفیت ولتاژی خازن جدید

وقتی یک راکتور ۷٪ را با خازن سری می‌ کنید، ولتاژ دو سر خازن حدود ۷٪ افزایش می‌ یابد. یعنی در شبکه ۴۰۰ ولت، ولتاژ خازن به حدود ۴۳۰ ولت می‌ رسد. حال اگر THD ولتاژ شبکه را هم به آن اضافه کنیم، پیک ولتاژ بسیار فراتر می‌ رود. بنابراین، تحلیل تفاوت THD ولتاژ و جریان به ما دیکته می‌ کند که در هنگام انتخاب راکتور برای خازن، ولتاژ نامی خازن را بالاتر (مثلاً ۴۴۰ ولت، ۴۸۰ ولت یا حتی ۵۲۵ ولت) انتخاب کنیم تا خازن زیر فشار ولتاژ اضافه سوراخ (Punch) نشود.

چک‌ لیست نهایی مهندسی برای خرید و انتخاب راکتور برای خازن

برای یک انتخاب بی‌ نقص، مراحل زیر را دنبال کنید:

1. اندازه‌ گیری توان ترانسفورماتور: توان ترانسفورماتور و جریان اتصال کوتاه برای بررسی امپدانس شبکه الزامی است.
2. پاور آنالایزینگ: مقادیر دقیق THDV و THDI را در ساعات اوج بار مصرف کارخانه استخراج کنید.
3. شناسایی رتبه هارمونیک غالب: بررسی کنید که بیشترین دامنه مربوط به کدام هارمونیک (سوم، پنجم یا هفتم) است.
4. تعیین ضریب دیتونینگ (%p): بر اساس هارمونیک غالب، ضریب مناسب (معمولاً ۷٪) را انتخاب کنید.
5. محاسبه و خرید خازن با ولتاژ بالاتر: خازنی را انتخاب کنید که ظرفیت نامی آن پس از سری شدن با راکتور، توان راکتیو مورد نظر شما را در ولتاژ شبکه نامی تولید کند.

جمع‌ بندی نکات کلیدی کیفیت توان

در مجموع، تفاوت اعوجاج هارمونیکی کل ولتاژ و جریان، تفاوتی بین علت و معلول است. جریان‌ های هارمونیکی توسط بارهای غیرخطی شما تولید می‌ شوند و اگر فیلتر نشوند، با ایجاد افت ولتاژ روی امپدانس سیستم، ولتاژ کل کارخانه را آلوده می‌ کنند. بانک‌ های خازنی بدون حفاظت، اولین قربانیان این آلودگی هستند. استفاده از راکتور فیلتر هارمونیک متناسب با سطح THD، نه تنها از انفجار و آسیب به خازن‌ ها جلوگیری می‌ کند، بلکه پایداری، راندمان و کیفیت توان کل سیستم الکتریکی شما را تضمین خواهد کرد.

🟢 خازن‌ های بانک خازنی شما باد کرده یا سوخته‌ اند؟

 اجازه ندهید هارمونیک‌ ها به بقیه تجهیزات شما آسیب بزنند. برای جایگزینی تجهیزات آسیب‌ دیده، می‌ توانید جهت خرید انواع خازن صنعتی (با ولتاژهای تقویت‌ شده ۴۴۰ و ۵۲۵ ولت) و راکتورهای فیلتر هارمونیک استاندارد، به مجموعه بهنیکو اعتماد کنید. تضمین کیفیت و اصالت قطعات، تخصص ماست.

سوالات متداول (FAQ)

1. تفاوت اصلی بین THD ولتاژ و THD جریان در چیست؟

منشأ THD جریان بارهای غیرخطی متصل به شبکه هستند که جریان را به صورت غیرسینوسی می‌ کشند (علت). اما THD ولتاژ ناشی از عبور این جریان‌ های هارمونیکی از امپدانس شبکه و ترانسفورماتور است که شکل موج ولتاژ را دفرمه می‌ کند (معلول). معمولاً THD جریان بسیار بزرگتر از THD ولتاژ است.

2. حد مجاز استاندارد برای THD ولتاژ و جریان چقدر است؟

طبق استاندارد معتبر IEEE 519، در خطوط فشار ضعیف (زیر ۱ کیلوولت)، حد مجاز استاندارد برای THD ولتاژ حداکثر ۵٪ (و برای هر هارمونیک انفرادی ۳٪) است. اما حد مجاز THD جریان بسته به نسبت جریان اتصال کوتاه شبکه به جریان بار، می‌ تواند بین ۵٪ تا ۲۰٪ متغیر باشد.

3. از کجا بفهمیم بانک خازنی ما به راکتور فیلتر هارمونیک نیاز دارد؟

اگر در واحد صنعتی خود از تجهیزاتی مانند اینورتر، درایو، کوره‌ های القایی یا سیستم‌ های UPS زیاد استفاده می‌ کنید، یا اگر خازن‌ های شما زودتر از موعد خراب می‌ شوند، باد می‌ کنند یا فیوزهای آن‌ ها مکرراً می‌ سوزد، این‌ ها نشانه‌ های قطعی نیاز به راکتور فیلتر هارمونیک هستند. مطمئن‌ ترین راه، اندازه‌ گیری با دستگاه پاور آنالایزر و دیدن THD جریان بالای ۲۰٪ است.

4. آیا راکتور خازنی جریان هجومی خازن را هم کنترل می‌ کند؟

بله، یکی از مزایای جانبی راکتور فیلتر هارمونیک این است که به دلیل خاصیت سلفی خود، در لحظه سوئیچینگ خازن، مانع از جهش ناگهانی جریان (Inrush Current) می‌ شود. این امر به شدت استرس مکانیکی و الکتریکی روی کنتاکتورهای خازنی و خود خازن را کاهش می‌ دهد.

5. فاکتور ۷ درصد یا ۵.۶۷ درصد در انتخاب راکتور خازنی به چه معناست؟

این درصدها نشان‌ دهنده نسبت امپدانس سلف به امپدانس خازن در فرکانس ۵۰ هرتز هستند. فاکتور ۷٪ فرکانس تشدید مدار را روی ۱۸۹ هرتز تنظیم می‌ کند که برای مهار هارمونیک‌ های رتبه ۵ (۲۵۰ هرتز) و بالاتر کاملاً ایمن است و به عنوان استاندارد رایج در صنایع استفاده می‌ شود.
