چرا ضریب خودالقایی خازن در فرکانس های بالا اهمیت دارد؟
در طراحی مدارهای الکترونیکی مدرن، به ویژه در سیستم های مخابراتی، پردازنده های پرسرعت و منابع تغذیه سوئیچینگ، خازن ها دیگر آن قطعات ایده آل و ساده ای نیستند که در کتاب های فیزیک دبیرستان خوانده ایم. در واقع، با افزایش فرکانس کاری مدار، ویژگی های پنهان و ناخواسته ای در خازن آشکار می شوند که می توانند عملکرد کل سیستم را مختل کنند. یکی از مهم ترین این ویژگی ها، اندوکتانس یا سلف پارازیتی است. در این مقاله جامع، به بررسی تخصصی تأثیر ضریب خودالقایی خازن بر عملکرد آن در فرکانس بالا می پردازیم و بررسی می کنیم که چگونه این پدیده، رفتار یک خازن را در فرکانس های مگاهرتز و گیگاهرتز کاملاً دگرگون می کند.
مدل معادل خازن و اجزای پارازیتی آن (ESL و ESR)
در فرکانس های پایین یا جریان مستقیم (DC)، یک خازن را می توان با یک ظرفیت خالص (C) مدل سازی کرد. اما در واقعیت، ساختار فیزیکی خازن شامل پایه ها، صفحات فلزی داخلی و اتصالات است که همگی دارای مقاومت الکتریکی و خاصیت مغناطیسی (اندوکتانس) هستند. برای درک دقیق رفتار خازن در فرکانس بالا، باید از «مدل معادل سری» یا RLC استفاده کنیم.
مدل معادل یک خازن واقعی شامل سه جزئی اصلی است که به صورت سری به هم متصل شده اند:
۱. ظرفیت خازنی خالص (C): همان ظرفیت نامی قطعه.
۲. مقاومت سری معادل (ESR): نشان دهنده تلفات مقاومتی صفحات و دی الکتریک.
۳. اندوکتانس سری معادل (ESL): یا همان سلف پارازیتی خازن که عامل اصلی خودالقایی است.
ظرفیت خازنی خالص چیست؟
ظرفیت خالص، توانایی ذخیره سازی انرژی الکتریکی در میدان الکتریکی بین صفحات خازن است. در یک خازن ایده آل، امپدانس با افزایش فرکانس طبق رابطه زیر
کاهش می یابد و به صفر نزدیک می شود. اما در عمل، این کاهش امپدانس تا حد مشخصی ادامه دارد.
سلف پارازیتی خازن یا ESL چیست و چگونه شکل می گیرد؟
هر هادی الکتریکی که جریانی از آن عبور کند، یک میدان مغناطیسی در اطراف خود ایجاد می کند که منجر به پیدایش خاصیت خودالقایی (Inductance) می شود. در خازن ها، جریان باید از طریق پایه ها یا پدهای اتصال وارد صفحات داخلی شود. این مسیرهای جریان، درست مانند یک سلف کوچک عمل می کنند. به این اندوکتانس ناخواسته، سلف پارازیتی خازن یا ESL (Equivalent Series Inductance) می گویند. اگرچه مقدار ESL معمولاً بسیار کوچک و در حد نانوهنری (nH) است، اما در فرکانس های بالا نقشی حیاتی ایفا می کند.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
تأثیر ضریب خودالقایی خازن بر عملکرد آن در فرکانس بالا
در فرکانس های پایین، امپدانس سلف پارازیتی ( XL = 2πf · ESL ) به دلیل کوچک بودن فرکانس (f) تقریباً صفر است و به چشم نمی آید. اما با ورود به فرکانس های بالا، اوضاع کاملاً تغییر می کند. مقدار XL با افزایش فرکانس به صورت خطی رشد می کند، در حالی که امپدانس خازنی (XC) کاهش می یابد.
این تقابل باعث می شود که از یک فرکانس به بعد، اثر خودالقایی در خازن بر خاصیت خازنی غالب شود. به عبارت دیگر، اثر ضریب خودالقایی بر کارکرد خازن های فرکانس بالا باعث می شود که قطعه بجای عبور دادن سیگنال های فرکانس بالا، در برابر آن ها مقاومت (امپدانس) شدیدی نشان دهد.
اثر خودالقایی در خازن چگونه باعث افت بازدهی مدار می شود؟
وقتی امپدانس خازن به دلیل بالا رفتن فرکانس و بزرگ شدن XL افزایش می یابد، خازن دیگر نمی تواند وظیفه اصلی خود را انجام دهد. به عنوان مثال، اگر خازن برای فیلتر کردن نویزهای فرکانس بالا قرار داده شده باشد، به دلیل امپدانس بالای سلف پارازیتی، نویز را به زمین منتقل نمی کند و نویز وارد مسیرهای حساس مدار می شود که نتیجه آن افت شدید بازدهی، ایجاد اعوجاج و ناپایداری در سیستم است.
تغییر رفتار خازن از حالت خازنی به حالت سلفی در فرکانس های مگاهرتز و گیگاهرتز
یکی از عجیب ترین پدیده ها در الکترونیک فرکانس بالا، مسخ شدن قطعات است! خازنی که در فرکانس ۱ کیلوهرتز کاملاً یک خازن است، در فرکانس ۱ گیگاهرتز ممکن است دقیقاً مانند یک سلف رفتار کند. در فرکانس های مگاهرتز و گیگاهرتز، ولتاژ دو سر خازن دیگر با جریان آن اختلاف فاز ۹۰ درجه (عقب تر) ندارد، بلکه جریان عقبتر از ولتاژ قرار می گیرد که این ویژگی ذاتی یک سلف است.
فرکانس رزونانس خودی خازن (Self-Resonant Frequency) چیست؟
مرز بین رفتار خازنی و رفتار سلفی یک قطعه واقعی، نقطه رزونانس نام دارد. فرکانس رزونانس خودی خازن که به اختصار SRF نامیده می شود، فرکانسی است که در آن امپدانس ناشی از خاصیت خازنی (XC) دقیقاً برابر با امپدانس ناشی از سلف پارازیتی (XL) می شود.
فرمول محاسبه فرکانس رزونانس خازن واقعی
در نقطه رزونانس، از آنجا که اثر خازنی و سلفی یکدیگر را خنثی می کنند، فرمول فرکانس رزونانس به شرح زیر است:
در این فرکانس، امپدانس خازن به کمترین حد خود می رسد که دقیقاً برابر با مقدار مقاومت سری معادل (ESR) است.
تحلیل نمودار امپدانس برحسب فرکانس و نقطه بازگشت رفتار خازن
اگر نمودار امپدانس یک خازن واقعی را برحسب فرکانس رسم کنیم، یک نمودار V شکل به دست می آید:
- قبل از نقطه رزونانس (f <f0): با افزایش فرکانس، امپدانس کاهش می یابد (رفتار خازنی).
- در نقطه رزونانس (f = f0): امپدانس در مینیمم خود (برابر با ESR) قرار دارد. خازن در این نقطه در ایده آل ترین حالت برای فیلترینگ نویز است.
- بعد از نقطه رزونانس (f > f0): با افزایش فرکانس، امپدانس شروع به افزایش می کند (رفتار سلفی ناشی از ESL). این همان نقطه بازگشت ناامیدکننده برای طراحان مدار است.
بررسی رفتار خازن در فرکانس بالا در مدارهای دیجیتال و RF
در مدارهای مخابراتی (RF) و بردهای دیجیتال پرسرعت (مثل مادربوردها و سیستم های پردازشی)، جریان ها در زمان های بسیار کوتاهی (در حد پیکوثانیه) سوئیچ می شوند. این سوئیچینگ سریع یعنی حضور فرکانس های فوق العاده بالا در مدار که بررسی عملکرد خازن در فرکانس های بالا را به یک ضرورت تبدیل می کند.
چالش های خازن های دکوپلاژ (Decoupling) در پردازنده های سریع
خازن های دکوپلاژ وظیفه دارند انرژی سریع مورد نیاز آی سی ها را تأمین کنند و نویز خط تغذیه را بگیرند. اگر ضریب خودالقایی خازن دکوپلاژ بالا باشد، خازن نمی تواند در زمان ناچیز سوئیچینگ، جریان را به آی سی تحویل دهد. در نتیجه، ولتاژ تغذیه دچار افت شدید (Voltage Sag) شده و پردازنده دچار خطای محاسباتی یا ریست ناگهانی می شود.

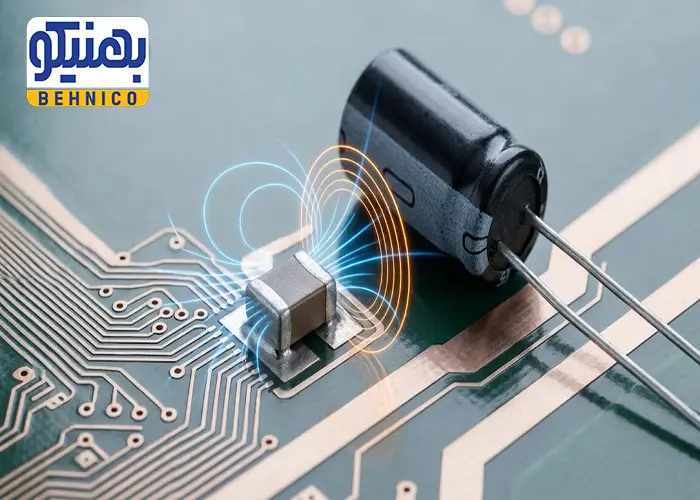

تأثیر جنس دی الکتریک و نوع پکیج (SMD در برابر Dip) بر میزان ESL
ساختار فیزیکی قطعه تأثیر مستقیم بر مقدار ESL دارد:
- خازن های پایه دار (Dip): به دلیل داشتن پایه های سیمی بلند، دارای ضریب خودالقایی بسیار بالایی (معمولاً بین ۵ تا ۲۰ نانوهنری) هستند و برای فرکانس های بالاتر از چند مگاهرتز اصلاً مناسب نیستند.
- خازن های نصب سطحی (SMD): فاقد پایه سیمی بوده و مستقیماً به برد لحیم می شوند. به همین دلیل ESL بسیار پایینی (زیر ۱ نانوهنری) دارند و بهترین گزینه برای فرکانس بالا هستند. همچنین ابعاد پکیج (مثلاً پکیج کوچک 0402 در مقایسه با 1206) اثر مستقیم بر کاهش اندوکتانس دارد؛ هرچه پکیج کوچک تر، مسیر جریان کوتاه تر و در نتیجه ESL کمتر است.
🟢 خرید هوشمندانه، پایان جریمه های برق صنعتی!
آیا به دنبال حذف کامل توان راکتیو و بهینه سازی مصرف انرژی کارخانه خود هستید؟ انتخاب خازن اشتباه در فرکانس های بالا، چیزی جز خسارت به همراه ندارد. متخصصان بهنیکو با ارائه انواع خازن صنعتی باکیفیت و با کمترین میزان ESL (اندوکتانس پارازیتی)، پایداری شبکه شما را تضمین می کنند. همین حالا برای دریافت مشاوره رایگان خرید و استعلام قیمت اقدام کنید.
راهکارهای عملی برای کاهش اثر ضریب خودالقایی در خازن های فرکانس بالا
برای مقابله با چالش های سلف پارازیتی و بهبود سئوی سخت افزاری مدار، طراحان از چند تکنیک کلیدی استفاده می کنند:
چرا باید از خازن های چندلایه سرامیک (MLCC) استفاده کنیم؟
خازن های MLCC (Multi-Layer Ceramic Capacitors) به دلیل ساختار لایه لایه و موازی خود در ابعاد بسیار کوچک SMD، کمترین میزان ESL و ESR را در میان خازن های تجاری دارند. فرکانس رزونانس خودی این خازن ها بسیار بالا است و به همین دلیل، انتخاب اول در مدارهای RF و دکوپلاژ پردازنده ها هستند.
تکنیک های موازی سازی خازن ها برای کاهش امپدانس معادل
وقتی چند خازن را با هم موازی می کنیم، ظرفیت ها با هم جمع می شوند، اما اندوکتانس های سری معادل (ESL) آن ها به صورت موازی فرمول بندی شده و کاهش می یابند:
معمولاً طراحان یک خازن بزرگ (مثلاً ۱۰ میکروفاراد برای تأمین انرژی) را با یک یا چند خازن کوچک تر (مثلاً ۱۰۰ نانوفاراد و ۱ پیکوفاراد) موازی می کنند تا در بازه وسیعی از فرکانس ها، امپدانس پایینی داشته باشند.

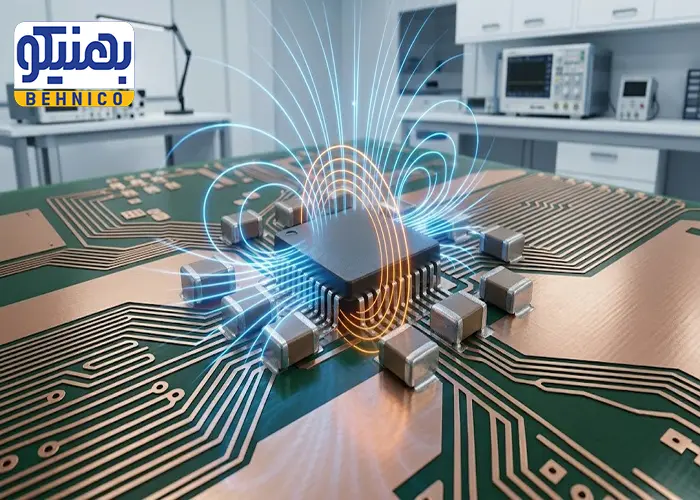

اصول طراحی چیدمان (Layout) PCB برای به حداقل رساندن اندوکتانس مسیر
حتی اگر بهترین خازن با کمترین ESL را بخرید، اگر چیدمان برد (PCB) غلط باشد، اندوکتانس خطوط مس برد به خازن اضافه می شود. اصول طراحی حکم می کند که:
۱. خازن دکوپلاژ در نزدیک ترین فاصله ممکن به پایله تغذیه آی سی قرار گیرد.
۲. خطوط اتصال (Traces) تا حد امکان پهن و کوتاه باشند.
۳. اتصال به صفحات زمین و تغذیه داخلی از طریق VIA های متعدد و نزدیک به پد خازن انجام شود.

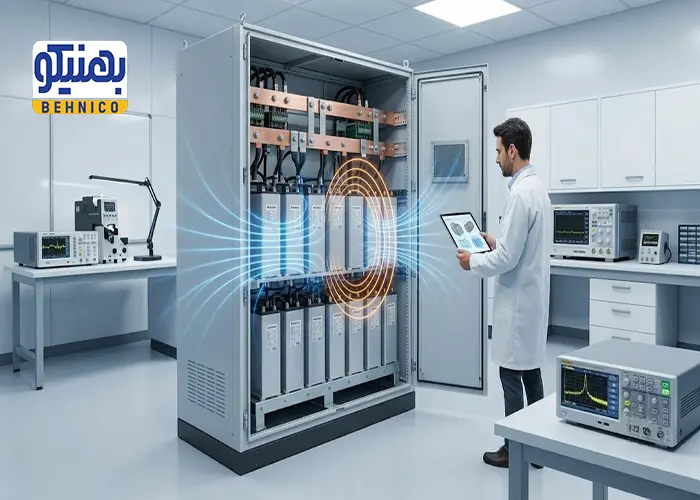

🟢 بانک خازنی خود را اصولی نصب کنید تا غافلگیر نشوید!
همان طور که خواندید، حتی بهترین خازن ها هم در صورت طراحی چیدمان و سیم کشی غلط، دچار اثرات منفی خودالقایی و انفجار می شوند! حذف توان راکتیو نیازمند محاسبات دقیق فرکانسی و طراحی مهندسی است. مجموعه بهنیکو با سال ها تجربه، خدمات طراحی و نصب اصولی بانک خازنی را مطابق با آخرین استانداردهای روز دنیا انجام می دهد. برای مهندسی مجدد و نصب سیستم خود با ما تماس بگیرید. 09901680274 - 09905261572
جمع بندی و آینده طراحی مدارهای فرکانس بالا
ضریب خودالقایی خازن در فرکانس بالا یک واقعیت غیرقابلانکار در مهندسی الکترونیک مدرن است. با افزایش مداوم سرعت پردازنده ها و فرکانس کاری شبکه های مخابراتی (مثل 5G و نسل های آینده)، شناخت اثر ضریب خودالقایی بر کارکرد خازن های فرکانس بالا و مدیریت آن اهمیت دوچندانی یافته است. طراحان باید با انتخاب دقیق پکیج های SMD کوچک، بهره گیری از خازن های چندلایه سرامیکی (MLCC) و موازی سازی هوشمندانه، اثرات منفی سلف پارازیتی (ESL) را خنثی کرده و پایداری سیستم های خود را تضمین کنند.
سوالات متداول (FAQ)
1. چرا در فرکانس های بالا عملکرد خازن شبیه به سلف می شود؟
به دلیل وجود ضریب خودالقایی پارازیتی (ESL) در ساختار فیزیکی خازن. با افزایش فرکانس، امپدانس خازنی خالص کاهش می یابد اما امپدانس سلفی (XL = 2πf · ESL) به صورت خطی بزرگ می شود. در فرکانس های بالاتر از نقطه رزونانس خودی، امپدانس سلف بر خازن غلبه کرده و قطعه رفتار سلفی از خود نشان می دهد.
2. چگونه می توان ضریب خودالقایی (ESL) یک خازن را کاهش داد؟
برای کاهش ضریب خودالقایی، باید از خازن های بدون پایه نصب سطحی (SMD) با پکیج های بسیار کوچک (مانند 0201 یا 0402) استفاده کرد. همچنین استفاده از خازن های نوع MLCC و طراحی بهینه PCB (کوتاه و پهن کردن مسیرهای مسی) اندوکتانس معادل را به شدت کاهش می دهد.
3. تفاوت رفتار خازن الکترولیتی و سرامیکی در فرکانس بالا چیست؟
خازن های الکترولیتی ساختاری سیم پیچی شده دارند که باعث می شود ESL و ESR آن ها بسیار بالا باشد؛ در نتیجه این خازن ها در فرکانس های بالاتر از چندکیلوهرتز کارایی خود را از دست می دهند. در مقابل، خازن های سرامیکی (به ویژه MLCC) دارای ساختار لایه ای فشرده بدون سیم پیچ هستند که ESL ناچیزی داشته و برای فرکانس های مگاهرتز و گیگاهرتز ایده آل هستند.
4. مفهوم فرکانس رزونانس خودی خازن (SRF) به زبان ساده چیست؟
فرکانس رزونانس خودی، فرکانس بحرانی و طلایی خازن است که در آن اثر سلف پارازیتی و اثر خازنی همدیگر را کاملاً خنثی می کنند. در این نقطه، امپدانس خازن در کمترین حد خود قرار دارد. قبل از این فرکانس، قطعه یک خازن است و بعد از آن، قطعه مانند یک سلف عمل می کند.
