بررسی گرید عایقی و متریال داخلی خازن؛ تفاوت فیلم های متالایز شده PP در کیفیت خازن
خازن ها به عنوان یکی از اجزای حیاتی در مدارات الکترونیکی و تجهیزات قدرت، وظیفه ذخیره و تخلیه انرژی را بر عهده دارند. اما آیا تا به حال به این فکر کرده اید که چرا برخی خازن ها در شرایط سخت صنعتی سال ها کار می کنند و برخی دیگر در همان ابتدا دچار خرابی می شوند؟ پاسخ این سوال در یک جمله نهفته است: متریال داخلی خازن و کیفیت ساختار عایقی آن. در این مقاله به بررسی تخصصی گرید عایقی خازن و نقش حیاتی فیلم متالایز PP خازن در تعیین کیفیت نهایی محصول می پردازیم.
آشنایی با ساختار و متریال داخلی خازن ها
هر خازن فیلمی از دو لایه رسانا (الکترودها) و یک لایه عایق (دی الکتریک) تشکیل شده است که به صورت رول یا تخت در کنار هم قرار می گیرند.
اجزای اصلی تشکیل دهنده یک خازن صنعتی چیست؟
علاوه بر بدنه و ترمینال ها، قلب خازن از یک لایه فیلم پلیمری (معمولاً پلی پروپیلن) تشکیل شده است که با یک لایه فلزی بسیار نازک (آلومینیوم یا روی) پوشانده شده است. ترکیب دقیق این مواد، مشخصات فنی خازن را تعیین می کند.
نقش دی الکتریک و ماده عایق در عملکرد خازن
دی الکتریک وظیفه نگهداری بار الکتریکی و جلوگیری از عبور جریان مستقیم بین دو الکترود را دارد. انتخاب ماده دی الکتریک تعیین کننده میزان ولتاژ شکست و پایداری خازن در فرکانس های مختلف است.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
گرید عایقی خازن چیست و چه اهمیتی دارد؟
گرید عایقی نشان دهنده توانایی متریال داخلی در تحمل استرس های حرارتی و الکتریکی در طول زمان است.
دسته بندی انواع کلاس ها و گریدهای عایق حرارتی و ولتاژی
خازن ها بر اساس استانداردهای بین المللی در کلاس های مختلفی تولید می شوند. گرید عایقی مشخص می کند که خازن تا چه دمایی (مثلاً ۸۵ یا ۱۰۵ درجه سانتی گراد) می تواند بدون تغییر در ساختار شیمیایی فیلم داخلی، کارکرد بهینه داشته باشد.
تاثیر گرید عایقی بر طول عمر و پایداری خازن در مدار
استفاده از متریال با گرید پایین در محیط های پرنوسان، منجر به "پیری زودرس" دی الکتریک می شود. در مقابل، خازن هایی با گرید عایقی بالا، پایداری ظرفیت خود را در برابر تنش های حرارتی حفظ می کنند.
فیلم متالایز شده PP خازن؛ قلب تپنده خازن های فیلمی
فیلم پلی پروپیلن (PP) در خازن به دلیل ویژگی های الکتریکی فوق العاده، استاندارد طلایی در ساخت خازن های با کیفیت است.
فیلم پلی پروپیلن (PP) در خازن چیست و چرا استفاده می شود؟
پلی پروپیلن به دلیل داشتن ضریب تلفات بسیار پایین و مقاومت عایقی بالا، ایده آلترین گزینه برای کاربردهای AC و مدارات فرکانس بالا است.

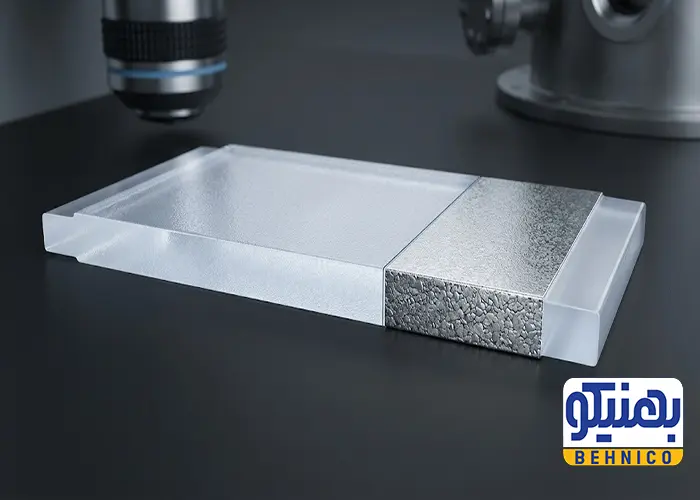

تکنولوژی متالایز کردن فیلم عایق (Metallization Process) چگونه کار می کند؟
در این فرآیند، لایه ای بسیار نازک از فلز (آلومینیوم) در خلاء روی فیلم PP نشانده می شود. این لایه نقش الکترود را ایفا می کند. کیفیت این فرآیند مستقیماً بر تفاوت کیفیت خازن فیلمی تاثیرگذار است.

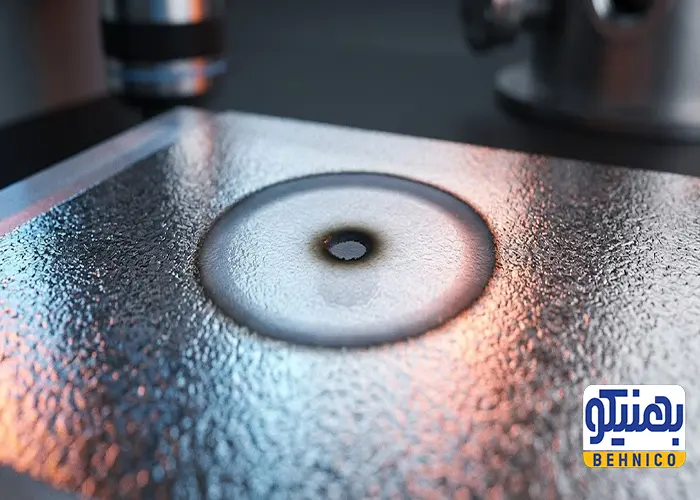

خاصیت خودترمیمی (Self-Healing) در فیلم متالایز شده خازن
یکی از مهم ترین ویژگی های فیلم متالایز شده خازن، خاصیت خودترمیمی است. در صورت بروز جرقه کوچک و شکست الکتریکی، لایه فلزی در اطراف نقطه جرقه بخار شده و از اتصال کوتاه دائم جلوگیری می کند.

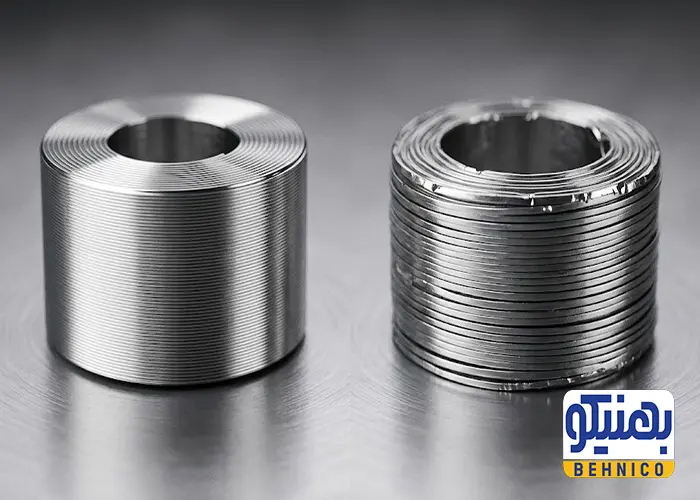

تفاوت فیلم های متالایز شده PP در کیفیت خازن
تمامی فیلم های PP یکسان نیستند. تفاوتهای میکروسکوپی در خط تولید، خروجی نهایی را دگرگون می کند.
بررسی ضخامت و یکنواختی لایه رویی فیلم متالایز
اگر لایه فلزی یکنواخت نباشد، نقاط "داغ" یا Hot-spots در خازن ایجاد می شود که منجر به کاهش عمر مفید آن می گردد.
تاثیر خلوص مواد اولیه پلی پروپیلن بر جریان نشتی خازن
هرچه خلوص مواد پلیمری بالاتر باشد، جریان نشتی کمتر و پایداری خازن در برابر ولتاژهای بالا بیشتر خواهد بود. استفاده از مواد بازیافتی یا بی کیفیت در تولید فیلم، یکی از دلایل اصلی خرابی زودهنگام است.
تاثیر متریال بر کیفیت خازن و پارامترهای عملکردی آن
تاثیر متریال بر کیفیت خازن تنها در عمر آن خلاصه نمی شود، بلکه بر کارایی مدار نیز اثر می گذارد.
رابطه مستقیم متریال داخلی خازن با میزان تلفات توان (Dissipation Factor)
تلفات توان که با پارامتر tan𝛿 شناخته می شود، نشان دهنده میزان انرژی هدر رفته به صورت گرماست. هرچه متریال باکیفیت تر باشد، این مقدار کمتر است:
tan δ =
در این رابطه، ESR مقاومت سری معادل وXCراکتانس خازنی است. مواد اولیه نامرغوب، ESR را افزایش داده و باعث داغ شدن خازن می شوند.
🟢 کاهش هزینه های برق صنعتی با مهندسی دقیق بهنیکو
آیا می دانستید استفاده از خازن های با گرید عایقی ضعیف، تلفات توان را بالا برده و قبض برق کارخانه شما را سنگین تر می کند؟ متخصصان بهنیکو با طراحی و نصب بانک خازنی استاندارد و بهینه، جریمه های راکتیو شما را حذف کرده و مصرف برق مجموعه تان را به حداقل می رسانند. 📞 برای دریافت مشاوره تخصصی و استعلام قیمت بانک خازنی، همین حالا با بهنیکو تماس بگیرید. 09901680274 - 09905261572
راهنمای انتخاب و خرید خازن بر اساس گرید عایقی و متریال
برای انتخاب هوشمندانه، حتماً به دیتاشیت فنی توجه کنید. خازن هایی که از فیلم های با استاندارد بالا (High-Grade PP) استفاده کرده اند، معمولاً دارای نشان های تاییدیه معتبر و مشخصات پایداری حرارتی بالاتر هستند.
🟢 خرید انواع خازن صنعتی با تضمین اصالت
اگر برای تجهیزات یا تابلوهای برق خود به دنبال خازن هایی با بالاترین کیفیت و طول عمر طولانی هستید، ما در بهنیکو ویترینی از بهترین های روز بازار را برای شما فراهم کرده ایم. وارد فروشگاه بهنیکو شوید و لیست قیمت انواع خازنهای صنعتی را مشاهده کنید.
سوالات متداول (FAQ)
1. فیلم متالایز شده PP در خازن چه مزیتی نسبت به سایر عایقها دارد؟
پلی پروپیلن دارای تلفات دی الکتریک بسیار پایین، مقاومت عایقی فوق العاده و خاصیت خودترمیمی بی نظیر است که آن را نسبت به عایق های قدیمی یا کاغذی متمایز می کند.
2. چگونه گرید عایقی خازن باعث افزایش طول عمر آن می شود؟
گرید عایقی بالاتر به معنای تحمل بیشتر در برابر تنش های حرارتی است؛ این یعنی فیلم داخلی در برابر گرما دیرتر دچار فرسودگی و دفرمه شدن می شود.
3. آیا تفاوت فیلم های متالایز شده PP در قیمت نهایی خازن تاثیرگذار است؟
بله؛ خازن هایی که از متریال با خلوص بالا و فرآیند متالایز دقیق (با ضخامت لایه کنترل شده) استفاده می کنند، گران تر هستند اما هزینه تعمیر و نگهداری مدار را در درازمدت کاهش می دهند.
4. علت اصلی افت ظرفیت در خازن های با متریال داخلی بی کیفیت چیست؟
افت ظرفیت معمولاً به دلیل اکسیداسیون تدریجی لایه فلزی یا از بین رفتن تدریجی لایه متالایز به دلیل حرارت بیش از حد و عدم تحمل ولتاژ کاری است که در متریال های بی کیفیت بسیار سریع تر رخ می دهد.
نتیجه گیری
انتخاب خازن مناسب، فراتر از توجه به ظرفیت (µF) و ولتاژ است. درک متریال داخلی خازن و اهمیت گرید عایقی به شما کمک می کند تا خازنی انتخاب کنید که علاوه بر کارکرد صحیح، طول عمر مدار الکترونیکی شما را تضمین کند. هنگام خرید، همیشه اولویت را به کیفیت فیلم متالایز PP خازن بدهید تا از هزینه های خرابی مجدد و تعمیرات پیشگیری کنید.
