اثرات مخرب دمای بالای تابلو برق بر طول عمر خازن‌ های فیلم (Film Capacitors)

 اثر حرارت بر خازن فیلم چیست؟

وقتی از اثر حرارت بر خازن فیلم صحبت می‌ کنیم، در واقع در حال بررسی یک فرآیند تخریب تدریجی شیمیایی و فیزیکی هستیم. دی‌الکتریک خازن‌ های فیلم صنعتی معمولاً از جنس پلی‌ پروپیلن (PP) است. این لایه‌ های پلیمری ضخامت بسیار کمی در حد چند میکرون دارند و به شدت به حرارت حساس هستند.

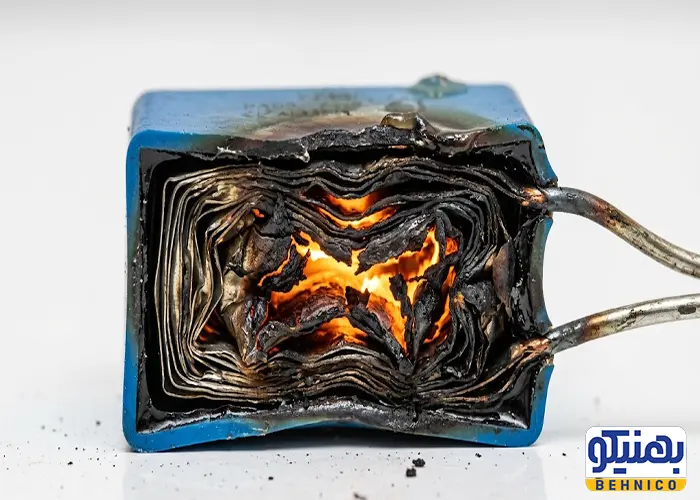

گرما باعث سست شدن پیوندهای پلیمری فیلم و در نتیجه کاهش استقامت دی‌ الکتریک آن می‌ شود. زمانی که استقامت دی‌ الکتریک افت کند، تخلیه الکتریکی ریز (Micro-discharges) در داخل خازن رخ می‌ دهد. اگرچه خاصیت خودترمیمی خازن فیلم این نقاط آسیب‌ دیده را ایزوله می‌ کند، اما تکرار مکرر این فرآیند در دماهای بالا منجر به تبخیر لایه متالایز شده و در نهایت موجب کاهش ظرفیت خازن در اثر دما می‌ شود. افت ظرفیت به این معناست که خازن دیگر نمی‌ تواند توان راکتیو مورد نیاز شبکه را تامین کند.

بررسی دمای کاری خازن صنعتی و رابطه آن با طول عمر

هر تجهیز الکتریکی دارای یک محدوده عملکردی تعریف‌ شده است. دمای کاری مجاز خازن‌ ها به طور استاندارد در کاتالوگ سازندگان معتبر تحت کلاس‌ های حرارتی مختلف (مانند کلاس D که حداکثر دمای لحظه‌ ای آن ۵۵ درجه سانتی‌ گراد است) مشخص می‌ شود. دمای بدنه خازن در حالت نامی نباید از این مرز عبور کند.

رابطه بین دما و طول عمر خازن فیلم یک رابطه خطی ساده نیست، بلکه از قوانین شیمی-فیزیک (قانون آرنیوس) پیروی می‌ کند. طبق این اصل علمی:

قانون تجربی آرنیوس در برق: به ازای هر ۷ الی ۱۰ درجه سانتی‌ گراد افزایش دمای کاری نسبت به دمای نامی خازن، نرخ پیر شدن دی‌ الکتریک دو برابر شده و طول عمر مفید خازن به نصف کاهش می‌ یابد!

به عنوان مثال، خازنی که طراحی شده تا در دمای ۴۰ درجه سانتی‌ گراد حدود ۱۰۰,۰۰۰ ساعت کار کند، در صورت کارکرد مداوم در دمای ۵۰ درجه، طول عمرش به ۵۰,۰۰۰ ساعت و در دمای ۶۰ درجه (که در تابستان‌ های ایران در داخل تابلوها بسیار رایج است) به کمتر از ۲۵,۰۰۰ ساعت خواهد رسید.

پیامدهای افت کیفیت و علت سوختن خازن تابلو برق

حرارت مداوم در نهایت منجر به تخریب کامل قطعه می‌ شود. اصلی‌ ترین علت سوختن خازن تابلو برق، فرار حرارتی (Thermal Runaway) است؛ وضعیتی که در آن سرعت تولید گرما در داخل خازن از سرعت دفع آن به محیط بیشتر می‌ شود.

بارزترین نشانه‌ های خرابی خازن تابلو برق عبارتند از:

• تغییر شکل ظاهری: بادکردگی سیلندر آلومینیومی خازن یا نشت رزین/روغن محافظ از درزها.

• افت شدید میکروفاراد: تغییر ظرفیت خازن به خارج از محدوده خطای مجاز (تنها با دستگاه کلمپ‌ متر حرارتی یا خازن‌ سنج قابل تشخیص است).

• افزایش تلفات سیستم: با خراب شدن خازن‌ ها، ضریب توان سیستم افت کرده، جریان مصرفی کل تابلو بالا رفته و منجر به صدور جریمه‌ های سنگین در قبض برق صنعتی و قطعی مکرر کلیدهای اصلی می‌ شود.

🟢 آیا بانک خازنی شما برای تحمل گرمای امسال آماده است؟

 افت ظرفیت و سوختن خازن‌ های قدیمی در تابستان، نه تنها ضریب توان شبکه را پایین می‌ آورد، بلکه ریسک آسیب به سایر تجهیزات گران‌ قیمت تابلو را دوچندان می‌ کند. برای نوسازی و تضمین سلامت سیستم خود، هم‌اکنون برای خرید خازن صنعتی باکیفیت و تامین انواع تجهیزات بانک خازنی با ضمانت اصالت، با کارشناسان بهنیکو تماس بگیرید و از مشاوره تخصصی رایگان بهره‌ مند شوید. 📞  09901680274 - 09905261572

راهکارهای عملی برای کنترل و کاهش دمای تابلو برق

برای جلوگیری از آسیب‌ های پرهزینه، اعمال راهکارهای مهندسی زیر در فصول گرم سال الزامی است:

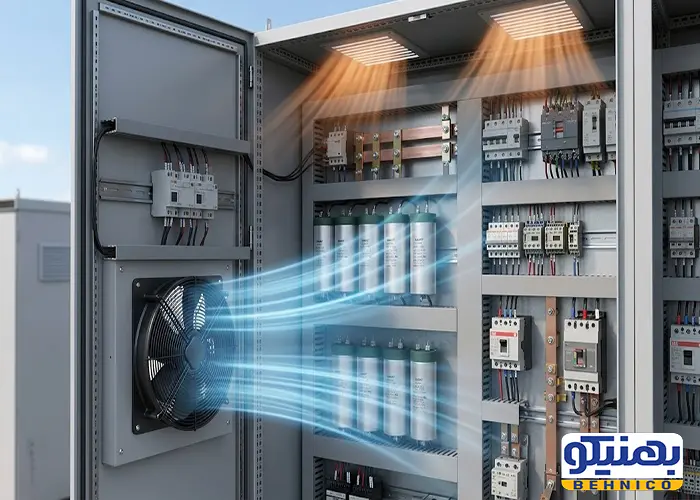

• محاسبه و نصب درست فن تهویه تابلو برق: برای ایجاد یک گردش هوای مناسب، فن‌ های تهویه باید در قسمت پایینی تابلو (ورودی هوای خنک با فیلتر مناسب) و دریچه‌ های خروجی (Louvers) در بالاترین نقطه تابلو نصب شوند تا هوای گرم که سبک‌ تر است به راحتی تخلیه شود. جهت دمیدن فن باید به گونه‌ ای باشد که هوای تازه را به درون سلول هدایت کند.

• رعایت فواصل چیدمان: خازن‌ ها نباید به صورت فشرده و چسبیده به هم نصب شوند. حداقل فاصله استاندارد بین بدنه دو خازن باید ۴ الی ۵ سانتی‌ متر باشد تا تبادل حرارتی به درستی انجام گیرد. همچنین خازن‌ ها نباید بالای تجهیزات گرمازا مانند راکتورها یا شمش‌ های اصلی قرار گیرند.

• استفاده از کولرهای مخصوص تابلو برق: در مناطقی از ایران که دمای هوا از ۴۵ درجه عبور می‌کند، سیستم‌ های تهویه طبیعی و فن‌ ها کارایی خود را از دست می‌ دهند. در این حالت استفاده از کولرهای گازی مخصوص تابلو برق (Panel Air Conditioner) تنها راه تضمین سلامت تجهیزات است.

نسل جدید خازن‌ ها: تکنولوژی قطع‌ کن حرارتی خازن

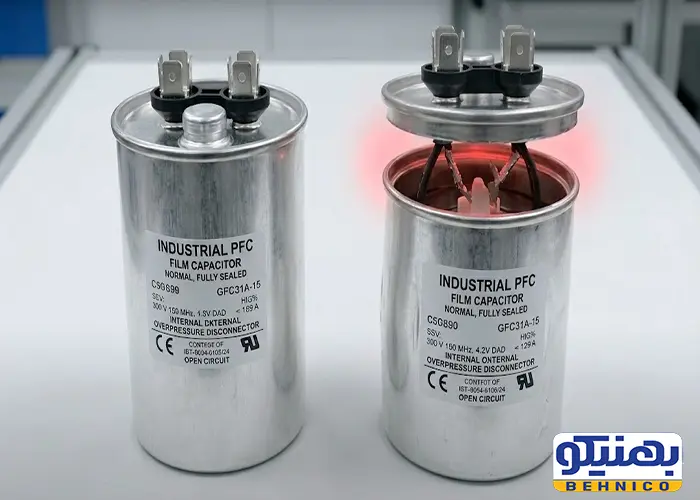

صنعت برق برای مقابله با خطرات ناشی از فرار حرارتی و انفجار خازن‌ ها، به سمت تکنولوژی‌ های حفاظتی درون‌ ساخت حرکت کرده است. یکی از بزرگترین دستاوردها در این زمینه، طراحی و عرضه خازن با قطع کن اتوماتیک در اثر افزایش فشار و حرارت (Overpressure Disconnector) است.

مکانیزم عملکرد تکنولوژی قطع کن حرارتی خازن به این صورت است که در اثر اضافه حرارت و تجزیه مواد داخلی، گاز در داخل سیلندر آلومینیومی خازن تجمع می‌ یابد. افزایش فشار داخلی باعث کشیدگی جزئی شیارهای بدنه خازن (تغییر طول سیلندر) می‌ شود. این افزایش طول مایکروویوی، سیم‌ های متصل به کانکتورهای داخلی خازن را به صورت فیزیکی و کاملاً ایمن قطع می‌ کند. به این ترتیب، قبل از اینکه خازن دچار اتصال کوتاه شدید، آتش‌ سوزی یا انفجار شود، به طور اتوماتیک از مدار خارج می‌ گردد. استفاده از این تجهیزات در شبکه برق ایران به دلیل پایداری بالاتر در فصول گرم، یک سرمایه‌ گذاری هوشمندانه است.

🟢 جلوی جریمه‌ های سنگین قبض برق صنعتی را بگیرید!

گرمای هوا و خرابی خازن‌ های فیلم یعنی هدررفت انرژی و افزایش تصاعدی هزینه‌ ها. با اصلاح بهینه ضریب توان و پایش دوره‌ ای تجهیزات، کاهش مصرف برق با خازن های نسل جدید کاملاً امکان‌ پذیر است. مهندسین ارشد بهنیکو آماده‌ اند تا با طراحی و اورهال اصولی بانک‌ های خازنی، راندمان کارخانه شما را در اوج پیک بار تابستان تضمین کنند. همین حالا با ما در ارتباط باشید. 01144443979

جمع‌ بندی

مدیریت حرارت، کلید اصلی حفظ سرمایه و پایداری شبکه برق در صنایع است. دمای تابلو برق اگر کنترل نشود و از دمای مجاز تابلو برق فراتر رود، مرغوب‌ ترین خازن‌ های بازار را نیز در مدت کوتاهی نابود خواهد کرد. با پیاده‌ سازی سیستم‌ های پایش مداوم، سرویس دوره‌ ای فیلترها و فن تهویه تابلو برق، و همچنین جایگزینی خازن‌ های قدیمی با خازن‌ های دارای تکنولوژی قطع کن حرارتی خازن، می‌ توان از توقف خطوط تولید و خسارت‌ های سنگین ناشی از خرابی بانک‌ های خازنی در اوج گرمای تابستان جلوگیری کرد.

سوالات متداول (FAQ)

1. حداکثر دمای کاری مجاز خازن‌ ها چقدر است و از چه دمایی به بعد خازن آسیب می‌ بیند؟

 بیشتر خازن‌ های فیلم استاندارد صنعتی برای عملکرد مداوم در محدوده دمایی حداکثر ۵۰ تا ۵۵ درجه سانتی‌ گراد طراحی شده‌ اند. از دمای ۵۵ درجه به بالا، دی‌ الکتریک پلی‌ پروپیلن شروع به فرسایش شدید می‌ کند و هر چقدر دما بالاتر برود، سرعت تخریب قطعه به صورت نمایی بیشتر می‌ شود.

2. آیا بالا رفتن دمای تابلو برق می‌ تواند باعث انفجار خازن‌ های فیلم شود؟

بله. اگر دمای داخل تابلو به طور مداوم بالا باشد و خازن مجهز به سیستم حفاظتی نباشد، فرار حرارتی رخ می‌ دهد. گازهای حاصل از تجزیه مواد داخلی خازن راهی برای خروج پیدا نکرده و تجمع فشار نهایتاً می‌ تواند منجر به پاره شدن بدنه سیلندر یا به اصطلاح انفجار خازن شود.

3. برای خنک‌ کاری خازن‌ ها، فن تهویه تابلو برق باید هوا را به داخل بدمد یا خارج کند؟

اصول مهندسی ایجاب می‌ کند که فن‌ های اصلی در قسمت پایین تابلو نصب شده و هوای خنک و فیلتر شده محیط را به داخل سلول بدمند (ایجاد فشار مثبت). این کار باعث می‌ شود هوای گرم از طریق دریچه‌ های بالایی خارج شده و از ورود گرد و غبار از درزهای تابلو نیز جلوگیری شود.

4. از کجا بفهمیم گرما باعث کاهش ظرفیت خازن در اثر دما شده و زمان تعویض آن رسیده است؟

 اولین گام، بازرسی چشمی برای چک کردن بادکردگی بدنه خازن است. اما دقیق‌ ترین راه، اندازه‌ گیری جریان عبوری از خازن با کلمپ‌ متر در زمان زیر بار بودن یا اندازه‌ گیری میکروفاراد آن با خازن‌ سنج در حالت بی‌ باری است. افت ظرفیت بیش از ۱۰ الی ۱۵ درصد نسبت به مقدار درج شده روی بدنه، نشانه زمان تعویض است.

5. خازن با قطع کن اتوماتیک چه تفاوتی با خازن‌ های معمولی بازار دارد؟

 خازن‌ های معمولی در صورت بروز اضافه حرارت شدید تا مرز اتصال کوتاه و سوختن پیش می‌ روند. اما خازن‌ های دارای مکانیزم قطع‌کن داخلی، به محض بالا رفتن بیش از حد فشار و حرارت داخلی، از طریق یک فیوز مکانیکی حساس به فشار، خطوط اتصال داخلی را قطع کرده و بدون ایجاد اتصال کوتاه یا آسیب به بقیه بخش‌ های تابلو، به طور ایمن از مدار خارج می‌ شوند.
