ساخت خازن به چه صورت انجام می‌شود؟ بررسی فرآیند، ساختار و کاربردها

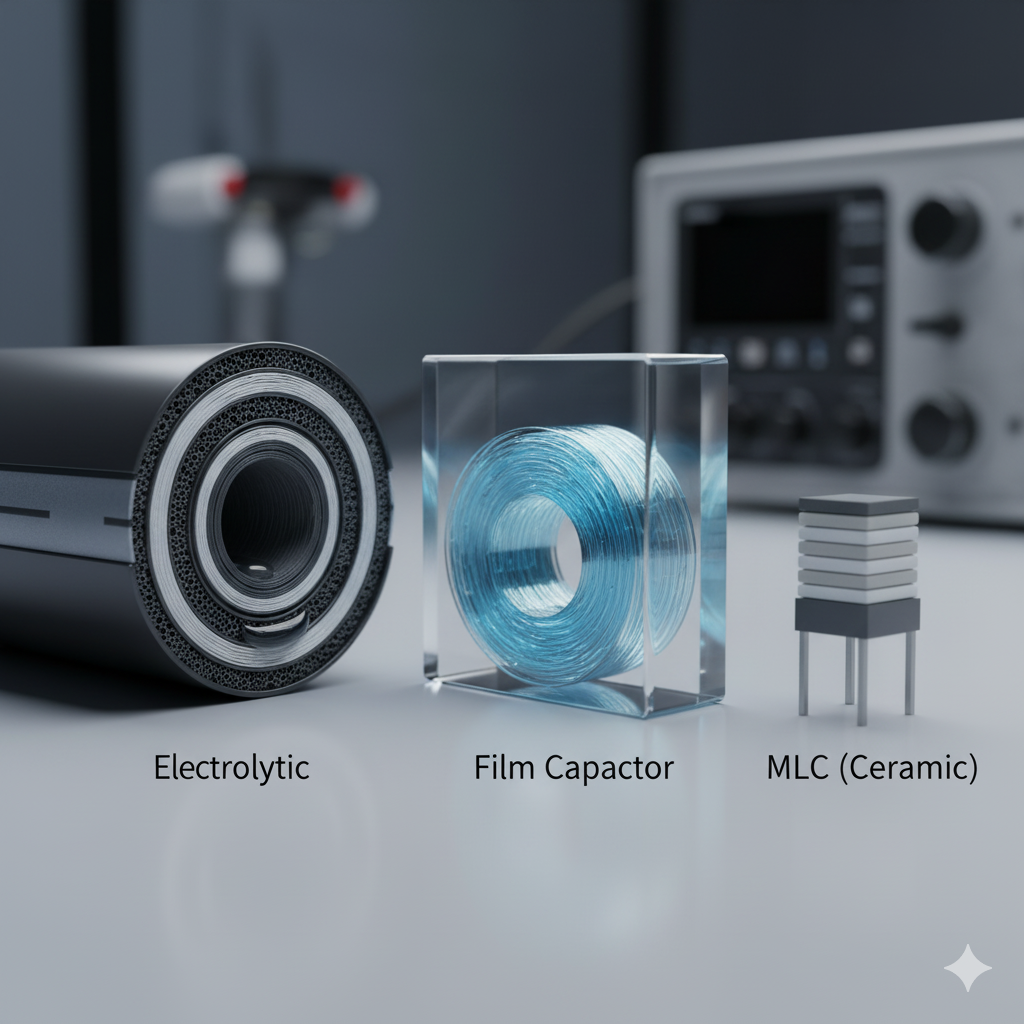

دی‌ الکتریک (عایق): کلید ظرفیت و ولتاژ قابل تحمل

لایه‌ ی عایق یا دی‌ الکتریک در یک خازن، نقش اساسی و بسیار حائز اهمیتی را ایفا می‌ کند. عایق در واقع لایه‌ ای است که بین دو صفحه‌ ی الکترود قرار می‌ گیرد و از عبور جریان الکتریکی جلوگیری می‌ کند.

نقش عایق در ساخت خازن

• جلوگیری از عبور جریان (بلوکه کردن DC): عایق در خازن، به عنوان یک لایه عایق الکتریکی عمل می‌ کند و جلوگیری می‌ کند که بار الکتریکی از یک صفحه به صفحه دیگر عبور کند. این باعث می‌ شود که خازن توانایی ذخیره و نگهداری انرژی الکتریکی را داشته باشد.

• تعیین ظرفیت خازن: جنس عایق (مقدار ) در تعیین ظرفیت خازن نقش مهمی ایفا می‌ کند. استفاده از موادی با گذردهی الکتریکی بالا (High Permittivity) مانند سرامیک‌ های خاص، امکان ساخت خازن با ظرفیت‌ های بسیار زیاد در حجم کوچک را فراهم می‌ کند.

• تعیین ولتاژ شکست: ضخامت و جنس عایق، حداکثر ولتاژی را که خازن می‌ تواند تحمل کند (ولتاژ نامی) تعیین می‌ کند. اگر ولتاژ از این حد فراتر رود، عایق می‌ شکند و خازن از کار می‌ افتد.

• مقاومت الکتریکی بالا: عایق بین صفحات خازن باعث ایجاد مقاومت الکتریکی بالا می‌ شود که پایداری خازن را در برابر نشتی جریان افزایش می‌ دهد.

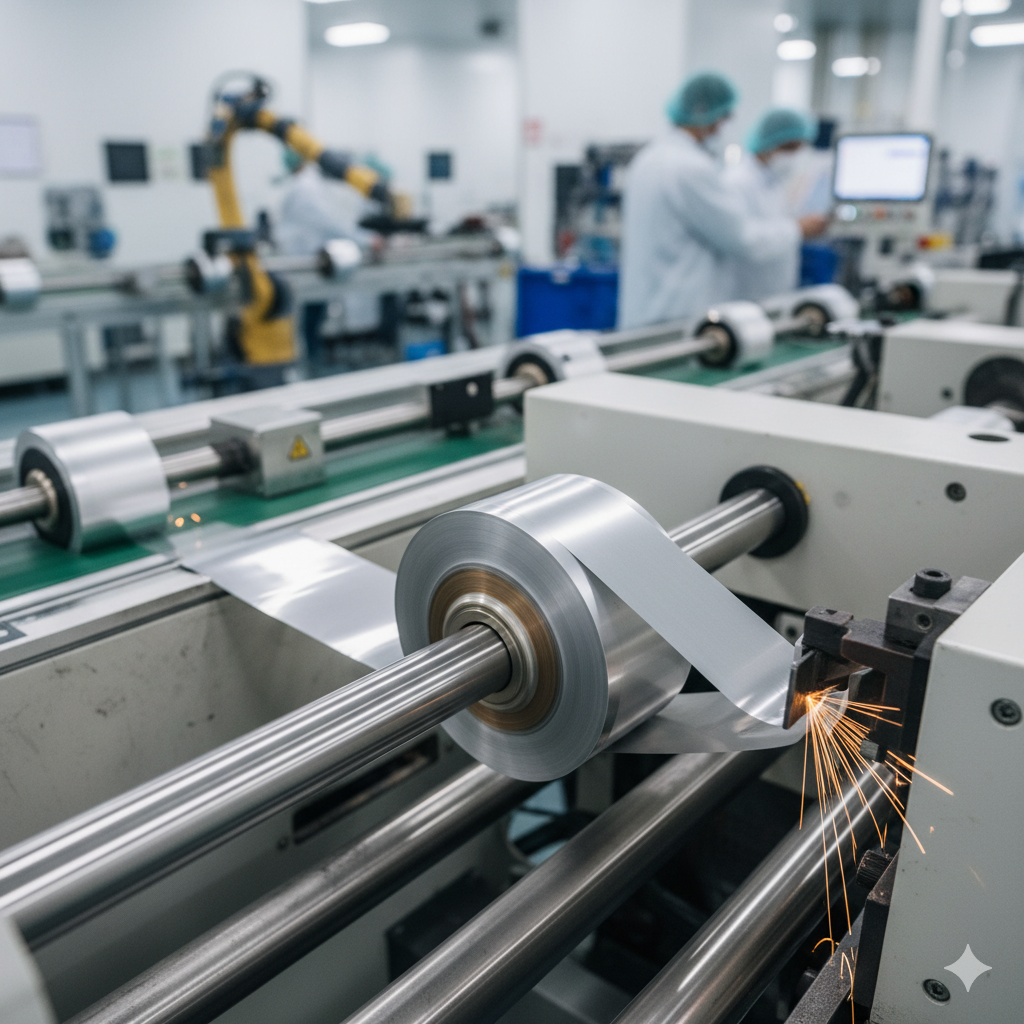

فرآیند ساخت خازن: گام‌ های تولید انبوه

ساخت خازن فرآیندی کاملاً مکانیزه و دقیق است که بسته به نوع خازن تفاوت‌ های اساسی دارد. مراحل اصلی تولید خازن‌ ها به شرح زیر است:

۱. انتخاب و آماده‌ سازی مواد اولیه

در ابتدا، مواد مناسب برای تهیه خازن انتخاب می‌ شوند. این مواد شامل ورقه‌ های هادی (مانند فویل آلومینیوم) و مواد دی‌ الکتریک (مانند پلی‌ پروپیلن، میکا یا سرامیک) هستند.

• تهیه صفحات خازن: برای خازن‌ های فیلم، فیلم‌ های پلیمری با ضخامت‌ های بسیار کم آماده می‌ شوند و سپس با تبخیر فلز در خلاء (Metalization)، یک لایه فلز نازک روی آن نشانده می‌ شود که نقش الکترود را بازی می‌ کند. برای خازن‌ های الکترولیتی، فویل آلومینیوم تحت آندایزینگ قرار می‌ گیرد تا لایه دی‌ الکتریک اکسیدی روی آن رشد کند.

۲. مونتاژ، برش و رول کردن (Winding/Stacking)

• کوچک‌ نمودن اندازه صفحات: پس از تهیه صفحات، برای خازن‌ های رول شده (فیلم و الکترولیتی)، ورقه‌ های الکترود و عایق به صورت متناوب روی هم قرار گرفته و با دقت بالا به دور یک هسته پیچیده می‌ شوند تا یک ساختار استوانه‌ ای با مساحت بسیار زیاد و در ابعاد مورد نظر ایجاد شود.

• جایگذاری لایه‌ های عایق: در خازن‌ های سرامیکی، لایه‌ های نازک سرامیکی و الکترودهای چاپ شده به صورت متناوب روی هم انباشته (Stacked) شده و پخته می‌ شوند تا قطعه نهایی شکل گیرد.

۳. اتصال الکتریکی (Terminating & Schooping)

در این مرحله، باید اتصال الکتریکی مطمئنی بین الکترودهای داخلی و پایانه‌ های خارجی خازن ایجاد شود.

• در خازن‌ های رول شده، پودر فلز (مانند روی یا آلومینیوم) با سرعت و حرارت بالا به دو انتهای رول خازنی پاشیده (Schoop) می‌ شود تا یک مسیر رسانای بزرگ و کم‌مقاومت به سمت پایانه خارجی ایجاد کند. سپس سیم‌ های سربی یا پایانه‌ های پین به این نقاط متصل می‌ شوند.

۴. آغشته‌ سازی و آب‌ بندی (Impregnation & Sealing)

به‌ ویژه در خازن‌ های قدرت و صنعتی، برای بهبود خواص دی‌ الکتریک و دفع حرارت، عنصر خازنی با یک مایع یا رزین عایق آغشته (Impregnate) می‌ شود. سپس، خازن در محفظه‌ های فلزی یا پلاستیکی قرار گرفته و با رزین اپوکسی یا واشرها آب‌ بندی نهایی می‌ شود تا از رطوبت و اکسیژن محافظت شود و عمر مفید آن تضمین گردد.

۵. پایان دهی و تست کنترل کیفیت

• پایان دهی و تست: در این مرحله، محصول نهایی تحت تست‌ های دقیق قرار می‌ گیرد. این تست‌ ها شامل اندازه‌ گیری ظرفیت، تست ولتاژ شکست (Dielectric Strength)، تست نشتی و تست تلفات است تا اطمینان حاصل شود که عملکرد خازن در حد مطلوب قرار دارد و توانایی تحمل ولتاژ نامی را دارد.

• بسته‌ بندی نهایی: خازن‌ های تأیید شده، لیبل‌ گذاری شده و در مرحله نهایی به بهترین شکل بسته‌ بندی و آماده عرضه به بازار می‌ شوند.



نقش کلیدی خازن در صنعت برق و کاهش مصرف

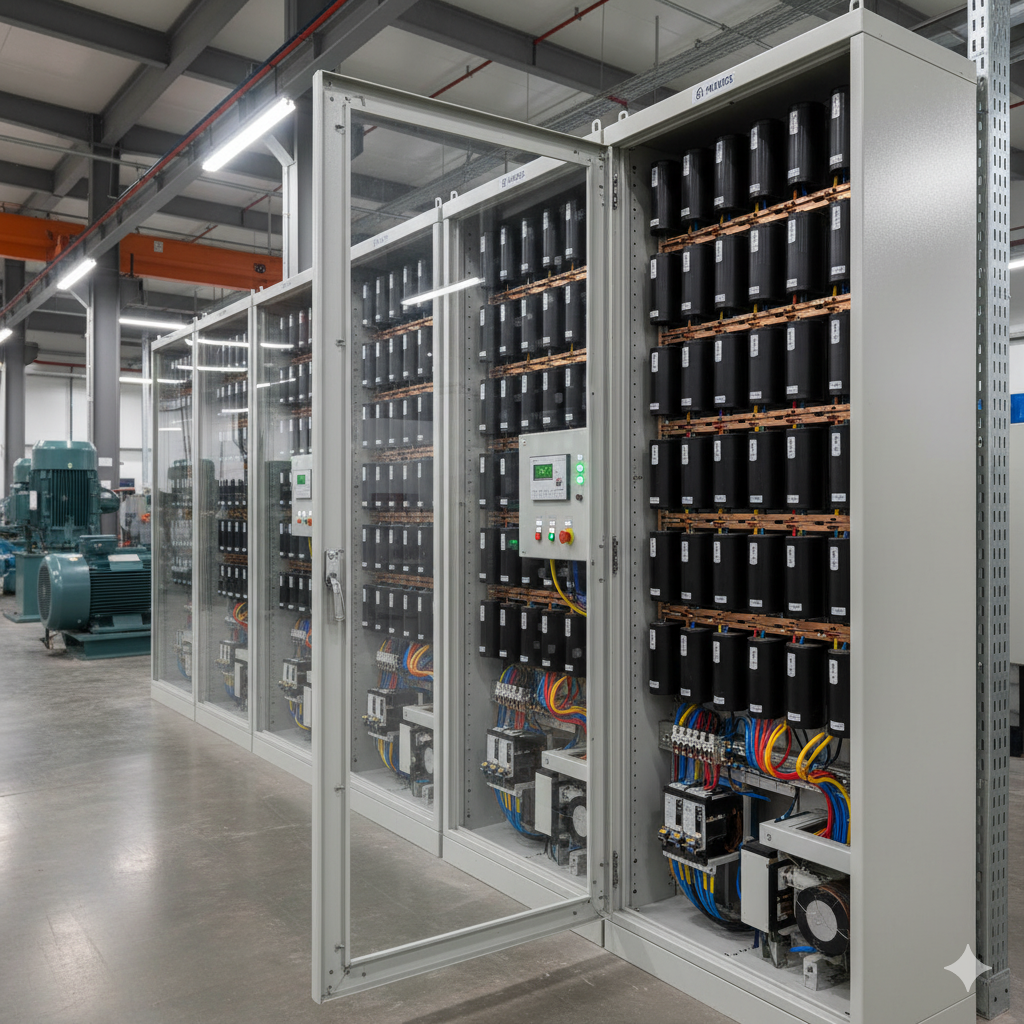

در شبکه‌ های توزیع برق و تأسیسات صنعتی، خازن‌ ها دیگر صرفاً قطعات کوچک الکترونیکی نیستند؛ بلکه به عنوان اجزای تجهیزات مدیریت کیفیت توان به کار می‌ روند. بزرگترین و حیاتی‌ ترین کاربرد خازن‌ ها در صنعت، اصلاح ضریب توان (Power Factor Correction) است.

اهمیت اصلاح ضریب توان

ماشین‌ آلات صنعتی (مانند الکتروموتورها و ترانس‌ ها) دارای بارهای القایی هستند که برای کار کردن، به دو نوع توان نیاز دارند:

1. توان اکتیو (P): توانی که کار مفید انجام می‌ دهد (مثل چرخش موتور).
2. توان راکتیو (Q): توانی که برای ایجاد میدان‌ های مغناطیسی ضروری است، اما کار مفیدی انجام نمی‌ دهد و فقط بین منبع و بار جابجا می‌ شود.

حضور توان راکتیو القایی زیاد، باعث کاهش ضریب توان شبکه می‌ شود. این امر به معنای کشیدن جریان بالاتر از شبکه برای انجام همان میزان کار مفید است که پیامدهای زیر را دارد:

• • افزایش تلفات انرژی: جریان بالاتر باعث تلفات حرارتی بیشتر (I²R) در سیم‌ ها و ترانس‌ ها می‌ شود.

• افت ولتاژ: کاهش ولتاژ در انتهای خطوط و تجهیزات.

• جریمه‌ های مالی: شرکت‌ های برق، مصرف‌ کنندگان با ضریب توان پایین را جریمه می‌ کنند.

خازن‌ ها، با ارائه توان راکتیو خازنی، توان راکتیو القایی مورد نیاز بارها را در محل مصرف تأمین کرده و آن را از شبکه اصلی حذف می‌ کنند. این عمل باعث افزایش ضریب توان به نزدیکی مقدار ایده آل (یک) و در نتیجه کاهش مصرف برق و هزینه‌ های عملیاتی می‌ شود.



سخن پایانی

خازن‌ ها، شاید ظاهرشون ساده باشه، ولی نقش خیلی مهمی تو عملکرد وسایل الکترونیکی و تجهیزات صنعتی دارن. از ذخیره انرژی و یکنواخت کردن ولتاژ گرفته تا فیلتر کردن سیگنال‌ ها و مهم‌ تر از همه، کاهش مصرف برق از طریق اصلاح ضریب توان، حضورشون تو هر مدار الکترونیکی و شبکه توزیع ضروریه. امیدوارم این نگاه به دنیای ساخت خازن براتون جالب بوده باشه!
