الکتروموتور DC چه ماهیتی دارند و نقش آنها در صنعت چیست؟
الکتروموتور DC (جریان مستقیم) از نوع موتورهای الکتریکی هستند که بر اساس اصل تبدیل انرژی الکتریکی جریان مستقیم به انرژی مکانیکی یکنواخت در یک جهت خاص عمل می کنند. این موتورها به دلیل قابلیت کنترل سرعت و گشتاور بسیار دقیق، نقش محوری در انتقال قدرت مکانیکی در ابزارها، ماشین آلات صنعتی، خودروها، ربات ها و سایر برنامه های برقی ایفا می کنند و ستون فقرات بسیاری از سیستم های اتوماسیون صنعتی را تشکیل می دهند.

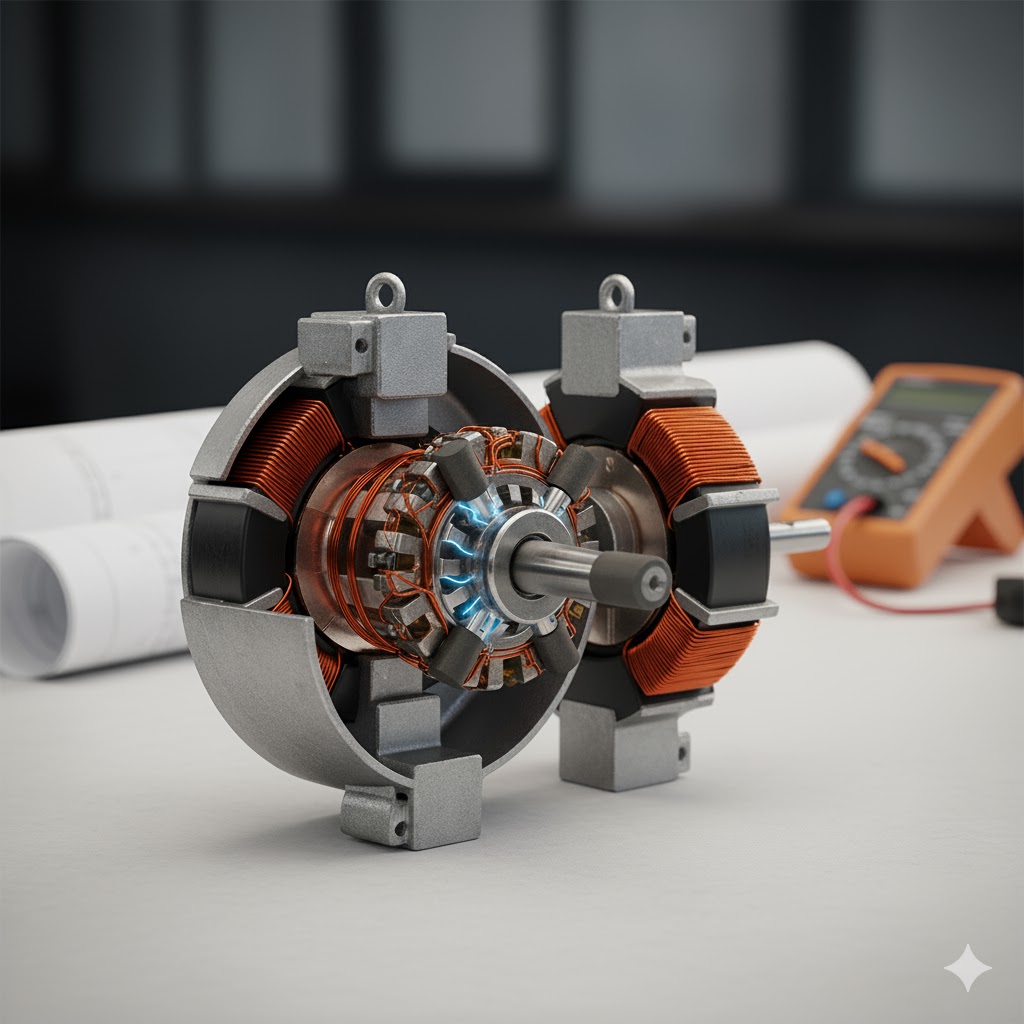

بدنه و ساختار الکتروموتور DC (اجزای کلیدی)
الکتروموتور DC از سه بخش اصلی تشکیل شده است: روتور (آرمیچر)، استاتور و کُموتاتور (جابه‌جاگر).
- روتور (آرمیچر): قسمتی از موتور است که می چرخد و بر روی محور چرخشی نصب می شود. این قسمت شامل سیم پیچ هایی است که جریان الکتریکی از طریق آنها می گذرد و تحت تأثیر میدان مغناطیسی استاتور قرار می گیرد تا نیروی چرخشی (گشتاور) تولید کند.
- استاتور: قسمت ثابت موتور است که شامل جفت قطب ها (معمولاً متشکل از آهنرباهای دائمی یا سیم پیچ های تحریک) است که میدان مغناطیسی ثابت را ایجاد می کنند.
- کموتاتور و جاروبک ها: کموتاتور یک سوئیچ مکانیکی است که جهت جریان را در سیم پیچ های روتور به طور متناوب و همزمان با چرخش آن معکوس می کند تا گشتاور در یک جهت حفظ شود و روتور به چرخش خود ادامه دهد. جاروبک ها (براش ها) قطعات رسانایی هستند که جریان الکتریکی را از منبع خارجی به کموتاتور و در نهایت به روتور منتقل می کنند.
انواع الکتروموتور DC (تقسیم بندی سنتی و مدرن)
الکتروموتور DC یا جریان مستقیم در ابتدا بر اساس نوع اتصال سیم پیچ های استاتور (تحریک) و روتور (آرمیچر) تقسیم می شوند:
انواع سنتی (موتورهای DC جاروبک دار - Brushed DC Motors)
- موتور سری (Series DC Motor): در این نوع، سیم پیچ تحریک به صورت سری با سیم پیچ آرمیچر متصل است. جریان بالا از هر دو قسمت می گذرد. این موتورها قدرت بالا و گشتاور شروع بسیار بزرگی را تولید می کنند و برای کاربردهایی که نیاز به گشتاور بالا در شروع حرکت دارند، مانند پمپ ها، جرثقیل ها و وسایل نقلیه کششی، مناسب هستند.
- موتور موازی (Shunt DC Motor): در این نوع، سیم پیچ تحریک به صورت موازی با سیم پیچ آرمیچر متصل است. این موتورها دارای تنظیم سرعت بالا و نسبتاً ثابت هستند و برای کاربردهایی مانند پمپ ها، فن ها، ماشین آلات صنعتی و نوار نقاله که به سرعت ثابت نیاز دارند، مناسبند.
- موتور ترکیبی (Compound DC Motor): این موتورها دارای قطب های سری و موازی هستند که ترکیبی از ویژگی های موتورهای سری و موازی را ارائه می دهند. آنها دارای گشتاور شروع بالا و پایداری سرعت مناسب هستند و برای کاربردهایی مانند پرس‌ها و دروازه های برقی که به گشتاور قوی و سرعت پایدار نیاز دارند، استفاده می شوند.
انواع مدرن (موتورهای DC بدون جاروبک - Brushless DC Motors - BLDC)
با پیشرفت فناوری، نوع جدیدی از موتورهای DC به نام BLDC اهمیت فوق العاده ای یافته اند.

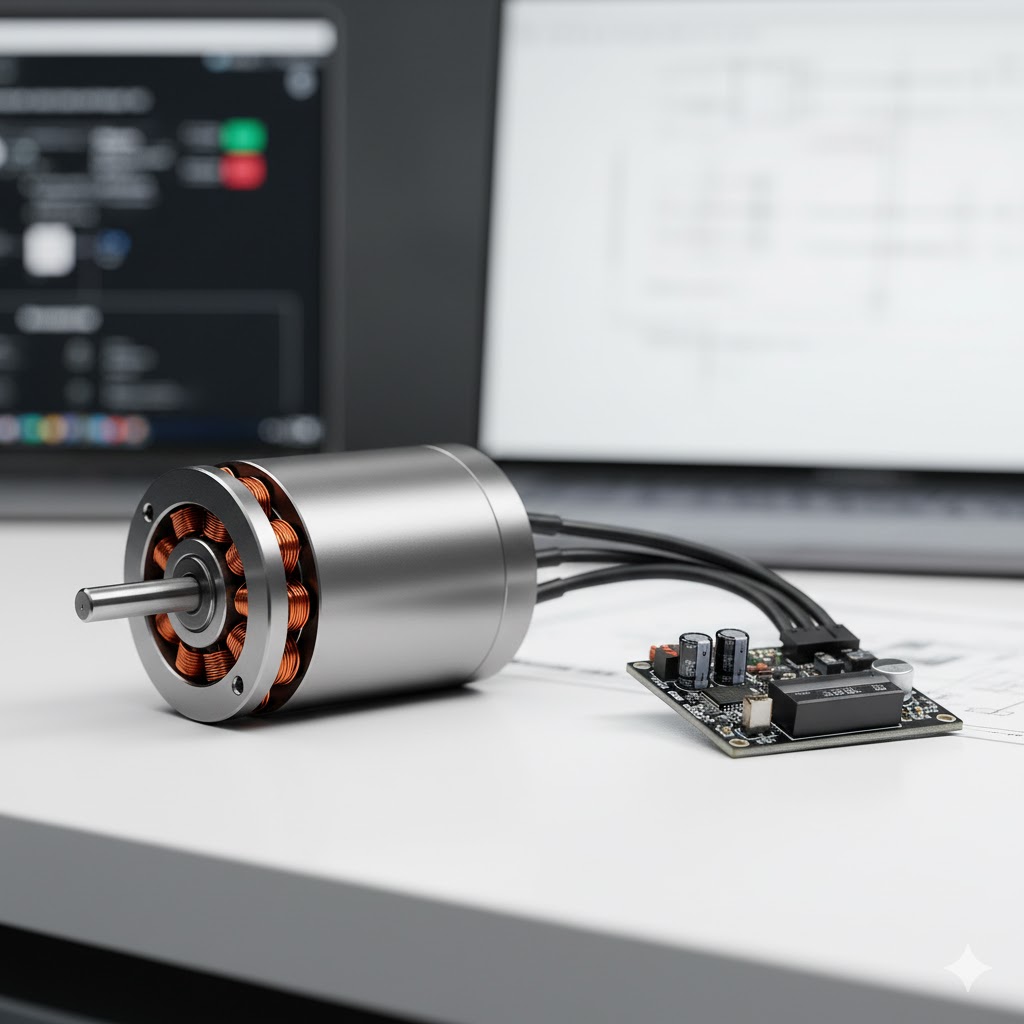

- موتورهای BLDC: این موتورها از آهنرباهای دائمی در روتور و سیم پیچ های الکترومغناطیسی در استاتور استفاده می کنند. تغییر جهت جریان (جابه جایی الکترونیکی) توسط درایورهای الکترونیکی (کنترل کننده ها) به جای کموتاتور و جاروبک های مکانیکی انجام می شود.
- مزایای BLDC: این موتورها به دلیل حذف جاروبک ها، اصطکاک کمتری دارند، در نتیجه عمر طولانی تر، بهره وری بالاتر، صدای کمتر و نیاز به نگهداری بسیار کمتری دارند.
- کاربردها: به طور گسترده ای در هارد دیسک ها، پهپادها، خودروهای الکتریکی، لوازم خانگی و ابزارآلات برقی پیشرفته استفاده می شوند.
علاوه بر این، الکتروموتورهای DC می توانند در ابعاد و قدرت های مختلف و با مواد مغناطیسی مختلفی از قبیل فریت، نئودیمیوم و ساماریوم-کبالت تولید شوند. هر کدام از این مواد، ویژگی های مخصوص خود را دارند و بسته به نیاز برقی و کاربرد مورد استفاده قابل انتخاب هستند.
👇لیست محصولات خازن صنعتی بهنیکو
عملکرد الکتروموتور DC (اصل اساسی)
الکتروموتور DC بر اساس اصل تأثیر میدان مغناطیسی بر جریان الکتریکی عمل می کنند که با قانون لورنتس توصیف می شود: یک هادی حامل جریان که درون یک میدان مغناطیسی قرار دارد، نیرویی را تجربه می کند.
- تولید میدان: استاتور یک میدان مغناطیسی ثابت ایجاد می کند.
- ایجاد نیرو: وقتی جریان الکتریکی از طریق سیم پیچ های روتور (آرمیچر) درون این میدان مغناطیسی می گذرد، یک نیروی الکترومغناطیسی (گشتاور) در روتور ایجاد می شود.
- چرخش مداوم: این نیرو باعث چرخش روتور می شود. کموتاتور (در موتورهای جاروبک‌دار) یا درایور الکترونیکی (در موتورهای BLDC) جهت جریان الکتریکی را در سیم پیچ ها معکوس می کنند تا جهت گشتاور حفظ شود و روتور به چرخش خود ادامه دهد.
کنترل سرعت: سرعت موتورهای DC معمولاً از طریق تنظیم ولتاژ ورودی کنترل می شود. تغییر ولتاژ به طور مستقیم بر جریان روتور و در نتیجه سرعت چرخشی تأثیر می گذارد و این امر کنترل دقیق و پیوسته سرعت را ممکن می سازد.
مقایسه انواع اصلی الکتروموتورهای DC
ویژگی | موتور DC جاروبک دار (Brushed DC) | موتور DC بدون جاروبک (BLDC) |
راندمان | متوسط (به دلیل اصطکاک جاروبک) | بالا (به دلیل حذف اصطکاک و کنترل الکترونیکی) |
پیچیدگی | ساده تر (کنترل مکانیکی) | پیچیده تر (نیاز به درایور الکترونیکی) |
هزینه | نسبتاً پایین‌تر | نسبتاً بالاتر (به دلیل نیاز به کنترل کننده) |
عمر و نگهداری | عمر کوتاه تر، نیاز به تعویض جاروبک | عمر طولانی تر، نگهداری کم |
تولید نویز و EMI | بالاتر (به دلیل جرقه زنی کموتاتور) | بسیار پایین تر |
کنترل سرعت | آسان تر (توسط ولتاژ) | بسیار دقیق و انعطاف پذیر (توسط درایور) |
کاربردهای گسترده الکتروموتورهای DC
الکتروموتورهای DC، به ویژه انواع BLDC، به دلیل ویژگی های کنترلی منحصر به فردشان، در بسیاری از صنایع حیاتی هستند:
- در صنایع خودروسازی: برای سیستم های ترمز ABS، برف پاک کن ها، شیشه بالابرها، تنظیم صندلی ها و اخیراً به عنوان موتورهای محرکه اصلی در خودروهای برقی و هیبریدی استفاده می شوند.
- در رباتیک و اتوماسیون: برای مفصل ها، چرخ ها، بازوها، و سیستم های محرک دقیق در ربات های صنعتی و پزشکی که نیاز به کنترل موقعیت و گشتاور بسیار دقیق دارند، استفاده می شوند.
- لوازم خانگی: در پنکه ها، سشوارها، کمپرسورهای کولرگازی اینورتر (به ویژه BLDC) و ماشین های لباسشویی برای افزایش بهره وری انرژی.
- صنایع نیروگاهی و گاز: از آنها به عنوان ژنراتورهای کمکی برای تولید برق، یا در سیستم های کنترلی شیرها و دمپرها استفاده می شود.
- سیستم های کامپیوتری: در فن های خنک کننده، درایوهای دیسک سخت (HDD) و درایوهای نوری.
نتیجه‌گیری؛ اهمیت و آینده الکتروموتور DC
الکتروموتورهای DC، چه در انواع سنتی جاروبک دار و چه در انواع مدرن BLDC، به عنوان یکی از انواع موتورهای الکتریکی، ویژگی ها و کاربردهای منحصر به فردی دارند. این موتورها با توانایی کنترل دقیق سرعت، گشتاور و موقعیت، قدرت و بهره وری بالا (به ویژه در BLDC)، یکی از ابزارهای کلیدی در بسیاری از برنامه های برقی و مکانیکی هستند. با حرکت به سمت اتوماسیون بیشتر و تمرکز بر بهره وری انرژی، نقش موتورهای DC، به خصوص BLDCها، بیش از پیش در حال گسترش است.
