پرنوسان شبکه‌های برق، مدیریت و کنترل جریان‌های الکتریکی از اهمیت بالایی برخوردار است. این جریان‌ها که می‌توانند از چند آمپر ناچیز تا چندین هزار آمپر متغیر باشند، نیاز به ابزارهایی دقیق و ایمن برای اندازه‌گیری، حفاظت و کنترل دارند. این نیاز، به خصوص در راستای کاهش مصرف برق و بهینه‌سازی عملکرد سیستم‌ها، اهمیت دوچندانی پیدا می‌کند. در این میان، ترانس جریان (Current Transformer یا CT) به عنوان یکی از مهم‌ترین و پرکاربردترین تجهیزات در تابلوهای برق و سیستم‌های قدرت شناخته می‌شود. اما ترانس جریان دقیقاً چیست، چگونه کار می‌کند و چه نقشی نه تنها در تضمین پایداری و ایمنی شبکه ایفا می‌کند، بلکه چگونه به فهم بهتر و مدیریت بانک‌های خازنی و در نهایت کاهش مصرف برق نیز یاری می‌رساند؟ در ادامه به این پرسش‌ها پاسخ خواهیم داد و به تفصیل به جنبه‌های مختلف این ابزار کلیدی می‌پردازیم.
تعریف ترانس جریان: پلی بین جریان های عظیم و اندازه گیری های دقیق
به بیان ساده، ترانس جریان ابزاری است که جریان های الکتریکی بالا را به نسبت مشخصی به جریان های پایین تر تبدیل می کند. این قابلیت دو مزیت اساسی دارد:
- امکان اندازه گیری ایمن و دقیق: جریان های بسیار بالا در خطوط انتقال و توزیع برق، قابل اندازه گیری مستقیم توسط ابزارهای معمولی نیستند. ترانس جریان با کاهش این جریان ها به سطوح استاندارد (معمولاً ۱ آمپر یا ۵ آمپر)، امکان اتصال آن ها به آمپرمترها، کنتورهای انرژی، وات مترها و سایر تجهیزات اندازه گیری را فراهم می کند. این کار، خطر را برای اپراتورها به شدت کاهش داده و امکان استفاده از ابزارهای کوچک تر و ارزان تر را می دهد.
- جداسازی الکتریکی (Electrical Isolation): ترانس جریان یک سد ایمنی بین شبکه فشار قوی و سیستم های اندازه گیری یا حفاظتی که در ولتاژهای پایین تر کار می کنند، ایجاد می کند. این جداسازی تضمین می کند که حتی در صورت بروز خطا در شبکه اصلی با ولتاژ بالا، تجهیزات کنترلی و پرسنل از آسیب و خطرات ناشی از ولتاژهای بالا در امان بمانند.
ترانس های جریان بر اساس اصل القای الکترومغناطیسی عمل می کنند؛ اصلی مشابه آنچه در ترانسفورماتورهای ولتاژ مشاهده می شود. با این تفاوت که ترانس جریان به صورت سری در مدار اصلی قرار می گیرد و نقش یک منبع جریان را ایفا می کند، در حالی که ترانسفورماتور ولتاژ به صورت موازی در مدار قرار می گیرد.
چرا به ترانس جریان نیاز داریم؟ از ایمنی تا دقت عملیاتی
نیاز به ترانس جریان از چندین جنبه مهم نشأت می گیرد:
- ایمنی: تصور کنید که یک مهندس یا تکنسین بخواهد جریان های چند هزار آمپری را مستقیماً با دست خود یا با یک ابزار غیرایمن اندازه گیری کند. این کار به شدت خطرناک بوده و می تواند منجر به حوادث مرگبار شود. ترانس جریان با جداسازی مدارهای اندازه گیری از ولتاژ و جریان بالای خطوط قدرت، ایمنی پرسنل و تجهیزات را تضمین می کند.
- دقت اندازه گیری: اندازه گیری مستقیم جریان های بالا، به دلیل نیاز به ابزارهای بسیار بزرگ و مقاوم، هم از لحاظ فنی پیچیده و هم از لحاظ اقتصادی غیربهینه است. ترانس جریان با کاهش مقیاس جریان به یک نسبت ثابت، امکان استفاده از ابزارهای اندازه گیری استاندارد و بسیار دقیق را فراهم می کند. این دقت برای نظارت بر مصرف انرژی، تشخیص خطاها و بهینه سازی عملکرد شبکه حیاتی است.
- حفاظت از تجهیزات: در صورت بروز خطاهای جدی مانند اتصال کوتاه، جریان در شبکه می تواند به سطوح بسیار خطرناکی افزایش یابد. ترانس های جریان طراحی شده اند تا در چنین شرایطی، یا با اشباع شدن (در مورد ترانس های اندازه گیری) از آسیب رسیدن به تجهیزات جلوگیری کنند، یا با حفظ دقت (در مورد ترانس های حفاظتی) اطلاعات لازم را برای عملکرد رله های حفاظتی فراهم آورند.
- استانداردسازی: خروجی ترانس های جریان معمولاً به یک استاندارد ثابت (مثلاً ۵ آمپر یا ۱ آمپر) کاهش می یابد. این استانداردسازی به سازندگان تجهیزات اندازه گیری و حفاظتی اجازه می دهد تا محصولاتی عمومی تر و سازگارتر تولید کنند که هزینه ها را کاهش و قابلیت اطمینان را افزایش می دهد.
اجزای اصلی ترانس جریان: ساختار و عملکرد
ترانس های جریان با وجود پیچیدگی های عملکردی، از نظر ساختار، از اجزای اصلی و ساده ای تشکیل شده اند:
1. سیم پیچ اولیه (Primary Winding):
- تعداد دور: این سیم پیچ معمولاً دارای تعداد دور بسیار کم است (گاهی اوقات حتی یک دور، یا یک شینه که جریان از آن عبور می کند).
- اتصال: به صورت سری در مدار اصلی که قرار است جریان آن اندازه گیری یا کنترل شود، قرار می گیرد. این بدان معناست که تمام جریان اصلی از این سیم پیچ عبور می کند.
- ضخامت: سیم پیچ اولیه باید ضخیم و مقاوم باشد تا بتواند جریان های بسیار بالا را بدون گرم شدن بیش از حد یا آسیب دیدگی تحمل کند.
2. سیم پیچ ثانویه (Secondary Winding):
- تعداد دور: در مقابل سیم پیچ اولیه، سیم پیچ ثانویه دارای تعداد دور بسیار زیاد است. نسبت تعداد دور سیم پیچ ثانویه به اولیه، تعیین کننده نسبت تبدیل ترانس جریان است (مثلاً ۱۰۰۰ به ۵ آمپر).
- اتصال: به صورت سری به ابزارهای اندازه گیری (مانند آمپرمتر، کنتور) یا رله های حفاظتی متصل می شود و یک حلقه بسته را تشکیل می دهد.
- ضخامت: سیم این سیم پیچ نازک تر است زیرا جریان بسیار کمتری (مثلاً ۵ آمپر) از آن عبور می کند.
3. هسته آهنی (Magnetic Core):
- جنس: هسته آهنی، قلب ترانس جریان است و معمولاً از فولاد سیلیکونی لمینیت شده ساخته می شود. لمینیت کردن ورقه ها برای کاهش تلفات جریان گردابی (Eddy Current Losses) انجام می شود.
- وظیفه: هسته وظیفه تمرکز شار مغناطیسی تولید شده توسط سیم پیچ اولیه را بر عهده دارد. این شار متمرکز، سپس در سیم پیچ ثانویه ولتاژ و در نتیجه جریان القا می کند. کیفیت و طراحی هسته در دقت و ویژگی های اشباع ترانس جریان نقش حیاتی دارد.
- انواع هسته: ترانس های جریان می توانند دارای یک یا چند هسته باشند. در ترانس هایی با چند هسته، هر هسته برای کاربرد خاصی (مثلاً یک هسته برای اندازه گیری و یک هسته برای حفاظت) طراحی و ساخته می شود.
4. عایق بندی (Insulation):
- اهمیت: از آنجایی که ترانس جریان به طور مستقیم با ولتاژهای بالای شبکه در ارتباط است، عایق بندی قوی و با کیفیت برای جلوگیری از نشت جریان، اتصال کوتاه و حفظ ایمنی ضروری است.
- مواد: مواد عایق مختلفی مانند کاغذ اشباع شده با روغن، رزین اپوکسی، چینی یا ترکیبات پلیمری استفاده می شوند که انتخاب آن ها بستگی به سطح ولتاژ و شرایط محیطی دارد.
5. ترمینال ها (Terminals):
- ترمینال های اولیه: برای اتصال سیم پیچ اولیه به مدار قدرت فشار قوی. این ترمینال ها معمولاً بسیار مستحکم و با فاصله مناسب از یکدیگر طراحی می شوند.
- ترمینال های ثانویه: برای اتصال سیم پیچ ثانویه به ابزارهای اندازه گیری یا رله های حفاظتی. این ترمینال ها معمولاً کوچک تر هستند.

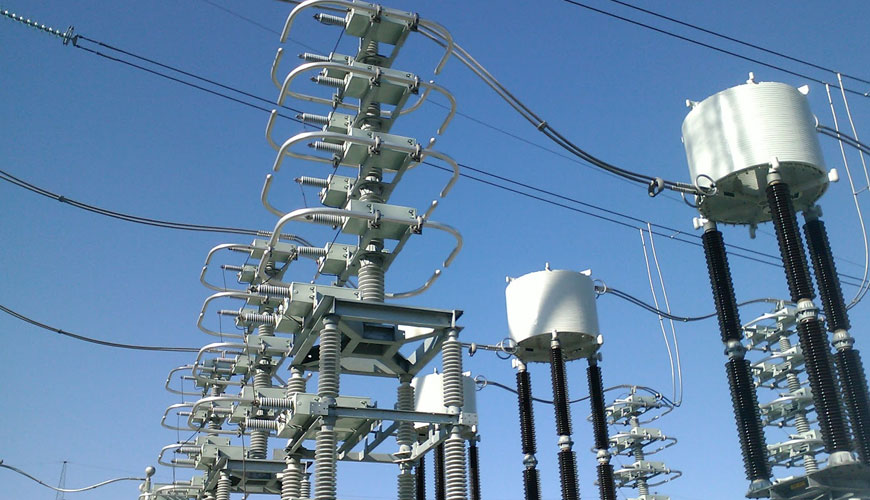

از نظر ساختمان، ترانس های جریان به دو نوع کلی هسته بالا (Top-Head CT) و هسته پایین (Bottom-Head CT) تقسیم می شوند که تفاوت آن ها در محل قرارگیری هسته و سیم پیچ ها نسبت به عایق و بوشینگ ها است. نوع هسته پایین به دلیل ساختار ساده تر و قابلیت اطمینان بالاتر، کاربرد رایج تری دارد.
کاربردهای اصلی ترانس جریان: اندازه گیری و حفاظت
همانطور که پیشتر اشاره شد، ترانس های جریان در صنعت برق عمدتاً برای دو هدف اصلی طراحی و به کار گرفته می شوند: اندازه گیری و حفاظت. اغلب در ترانس های جریان بزرگتر، از چندین هسته استفاده می شود که هر کدام به یکی از این کاربردها اختصاص داده شده اند. این طراحی چند هسته ای تضمین می کند که عملکرد یک کاربرد (مثلاً اشباع شدن هسته اندازه گیری) بر عملکرد کاربرد دیگر (مثلاً دقت هسته حفاظتی) تأثیری نگذارد.
1. ترانس های جریان برای اندازه گیری (Metering CTs):
- هدف: این ترانس ها برای اندازه گیری دقیق جریان در شرایط عادی و نامی شبکه طراحی شده اند. خروجی آن ها به کنتورهای انرژی (برای محاسبه مصرف برق)، آمپرمترها (برای نمایش لحظه ای جریان) و سایر ابزارهای اندازه گیری متصل می شود.
- ویژگی کلیدی: دقت در جریان نامی و اشباع سریع در جریان های خطا. این ترانس ها باید در محدوده جریان نامی و عادی شبکه، دقت بسیار بالایی (معمولاً کلاس دقت ۰.۲، ۰.۵ یا ۱) داشته باشند.
- رفتار در شرایط خطا: مهم ترین ویژگی ترانس های اندازه گیری این است که در صورت بروز جریان های اتصال کوتاه (که می توانند چندین برابر جریان نامی باشند)، باید به سرعت به اشباع بروند. اشباع شدن هسته به این معناست که دیگر قادر به تبدیل خطی جریان نیست و خروجی جریان در سیم پیچ ثانویه به طور قابل توجهی افزایش نمی یابد. این ویژگی از آسیب رسیدن به ابزارهای اندازه گیری حساس و گران قیمت متصل به سمت ثانویه، جلوگیری می کند، چرا که در غیر این صورت، جریان های بسیار بالای خطا می توانند به آن ها آسیب جدی وارد کنند.
2. ترانس های جریان برای حفاظت (Protection CTs):
- هدف: این ترانس ها برای تأمین اطلاعات جریان مورد نیاز رله های حفاظتی طراحی شده اند. رله های حفاظتی با دریافت اطلاعات دقیق جریان، می توانند وقوع خطا (مانند اتصال کوتاه، اضافه جریان یا خطای زمین) را تشخیص داده و فرمان قطع به کلیدهای قدرت (مدارشکن ها) را صادر کنند تا بخش معیوب شبکه از سیستم جدا شود.
- ویژگی کلیدی: دقت در جریان های خطا و اشباع دیرتر. برخلاف ترانس های اندازه گیری، ترانس های حفاظتی باید در جریان های اتصال کوتاه نیز از دقت کافی برخوردار باشند و دیرتر به اشباع بروند. این به رله های حفاظتی اجازه می دهد تا حتی در بالاترین جریان های خطا نیز، اطلاعات دقیق و قابل اعتمادی دریافت کنند تا بتوانند به درستی و به موقع عمل کنند.
- کلاس دقت: این ترانس ها معمولاً با کلاس های دقت 5P یا 10P مشخص می شوند که نشان دهنده خطای مجاز آن ها در جریان های خطا است (مثلاً 5P10 به معنای ۵ درصد خطا در جریان ۱۰ برابر نامی).
- اهمیت: عملکرد صحیح ترانس های حفاظتی برای پایداری شبکه، جلوگیری از آسیب به تجهیزات گران قیمت و حفظ ایمنی اپراتورها حیاتی است. یک خطا در عملکرد این ترانس ها می تواند منجر به قطع ناخواسته شبکه یا عدم عملکرد رله در هنگام نیاز شود.
انتخاب و نصب ترانس جریان: ملاحظات کلیدی
انتخاب صحیح ترانس جریان برای یک کاربرد خاص بسیار مهم است و به عوامل مختلفی بستگی دارد:
- نسبت تبدیل (Ratio): نسبت جریان اولیه به جریان ثانویه (مثلاً ۱۰۰/۵ آمپر).
- کلاس دقت (Accuracy Class): برای اندازه گیری (مثلاً ۰.۲، ۰.۵) و برای حفاظت (مثلاً 5P10).
- بار نامی (Burden): حداکثر امپدانسی که می توان به سیم پیچ ثانویه متصل کرد (معمولاً بر حسب VA یا اهم). بار نامی باید از مجموع امپدانس سیم ها و تجهیزات متصل به سیم پیچ ثانویه بیشتر باشد.
- ولتاژ نامی (Rated Voltage): حداکثر ولتاژ کاری ترانس.
- جریان اتصال کوتاه قابل تحمل (Short-Circuit Current Withstand): توانایی ترانس در تحمل جریان های بسیار بالای خطا برای مدت زمان کوتاه.

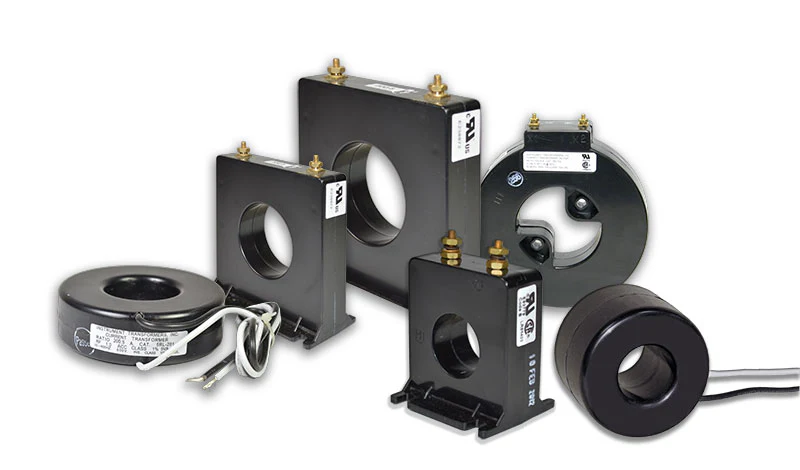

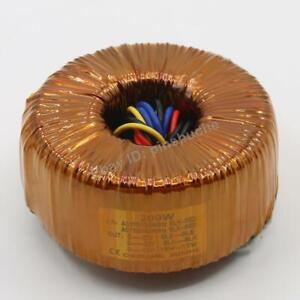

- نوع و ابعاد: ترانس های حلقوی (Ring Type)، بوشینگ (Bushing Type)، پنجره ای (Window Type) و غیره.
نکات مهم در نصب و بهره برداری:
- مدار ثانویه هرگز نباید باز باشد: یکی از مهم ترین نکات ایمنی و عملیاتی در مورد ترانس های جریان این است که مدار ثانویه آن ها هرگز نباید در حین کار باز بماند. اگر سیم پیچ ثانویه باز باشد، تمام جریان اولیه به صورت شار مغناطیسی در هسته ظاهر می شود و یک ولتاژ بسیار بالا و خطرناک در دو سر سیم پیچ ثانویه القا می شود که می تواند منجر به آسیب جدی به ترانس، ابزارهای متصل و خطر برق گرفتگی شود. به همین دلیل، در صورت عدم استفاده از سیم پیچ ثانویه، باید ترمینال های آن اتصال کوتاه شوند.
- اتصال زمین سیم پیچ ثانویه: برای افزایش ایمنی، معمولاً یک سر سیم پیچ ثانویه به زمین متصل می شود تا از بروز ولتاژهای ناخواسته و خطرناک جلوگیری شود.
جمع بندی: ترانس جریان، نگهبان نامرئی شبکه برق
ترانس جریان بیش از یک ابزار ساده تبدیل جریان است؛ این وسیله یک نگهبان نامرئی در شبکه برق است که به ما امکان می دهد جریان های عظیم را کنترل، اندازه گیری و در برابر خطاهای مهیب محافظت کنیم. از کنتور برق خانگی شما گرفته تا پست های برق غول پیکر، ترانس های جریان در هر نقطه از شبکه که نیاز به پایش و کنترل جریان است، حضور دارند. درک عملکرد، اجزا و کاربردهای این تجهیز حیاتی، برای هر متخصص برق و هر کسی که به ایمنی و پایداری سیستم های قدرت اهمیت می دهد، ضروری است. با پیشرفت تکنولوژی، ترانس های جریان نیز با ویژگی های جدیدی مانند دقت بالاتر، ابعاد کوچکتر و قابلیت های ارتباطی پیشرفته تر، در حال تکامل هستند تا پاسخگوی نیازهای روزافزون شبکه های برق مدرن باشند.
آیا تا به حال به تأثیر این تجهیزات بر زندگی روزمره خود فکر کرده اید؟
