بسیاری از مدیران کارخانجات، زمانی که تصمیم به اضافه کردن ماشین آلات جدید و توسعه خط تولید می گیرند، با یک مانع بزرگ روبرو می شوند: پر شدن ظرفیت ترانسفورماتور برق. در نگاه اول، راهحل بدیهی به نظر می رسد: خرید یک ترانسفورماتور بزرگ تر و ارتقای پست برق. اما این کار بسیار پرهزینه و زمان بر است. خبر خوب این است که در بسیاری از مواقع، ترانسفورماتور شما واقعاً پر نشده است، بلکه بخش بزرگی از ظرفیت آن توسط «توان راکتیو» اشغال شده است. در این مقاله بررسی می کنیم که چگونه با اصلاح ضریب توان، می توانید این ظرفیت پنهان را آزاد کنید.
چرا ظرفیت ترانسفورماتور شما زودتر از حد انتظار تمام می شود؟
برای درک این موضوع، باید بدانیم برقی که ترانسفورماتور تامین می کند، همیشه به طور کامل صرف انجام کار مفید نمی شود.

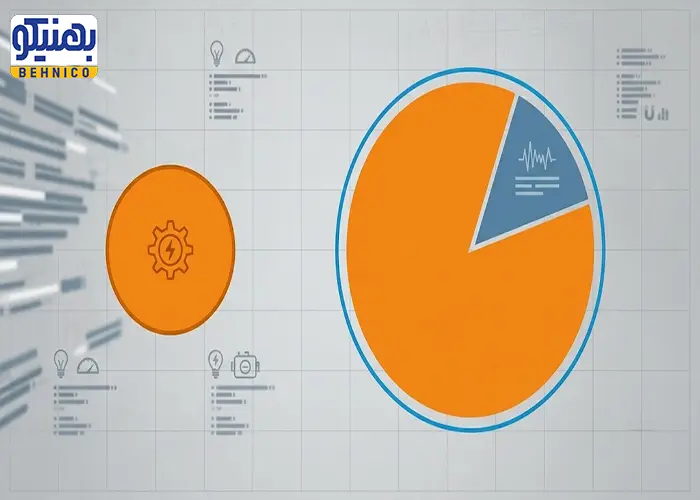

تفاوت بار مفید (اکتیو) و بار راکتیو روی ترانسفورماتور
تجهیزات صنعتی (به ویژه موتورهای الکتریکی، پمپ ها و کمپرسورها) برای کار کردن به دو نوع توان نیاز دارند:
- توان اکتیو (مفید): توانی است که به کار فیزیکی، گرما یا نور تبدیل می شود و با واحد کیلووات (kW) اندازه گیری می گردد.
- توان راکتیو (غیرمفید): توانی است که کار فیزیکی انجام نمی دهد، بلکه صرف ایجاد میدان مغناطیسی در موتورها و تجهیزات القایی می شود و با واحد کیلووار (kVAR) سنجیده می شود.
چگونه توان راکتیو ظرفیت واقعی ترانسفورماتور را اشغال می کند
ترانسفورماتور کارخانه شما باید مجموع این دو توان (یعنی توان ظاهری) را تامین کند. اگر دستگاه های شما توان راکتیو بالایی مصرف کنند، ترانسفورماتور مجبور است جریان بیشتری را از شبکه بکشد. این جریان اضافی، ظرفیت ترانسفورماتور را اشغال کرده و فضای کمتری برای تامین توان اکتیو (که برای دستگاه های جدید خط تولید نیاز دارید) باقی می گذارد.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
ضریب توان چیست و چه رابطه ای با ظرفیت ترانسفورماتور دارد؟
ضریب توان (Power Factor) در واقع نشان دهنده میزان کارایی سیستم الکتریکی شماست و عددی بین ۰ تا ۱ است. هرچه این عدد به ۱ نزدیک تر باشد، یعنی بخش بیشتری از ظرفیت ترانسفورماتور صرف کار مفید (توان اکتیو) می شود.
فرمول ساده رابطه توان اکتیو، راکتیو و ظاهری (kVA)
رابطه بین این سه توان به شکل یک مثلث قائم الزاویه (مثلث توان) تعریف می شود. توان ظاهری که ظرفیت کل ترانسفورماتور (kVA) را نشان می دهد، از فرمول زیر به دست می آید:
kVA = √(kW2 + kVAR2)
همچنین ضریب توان (PF) به این شکل محاسبه می شود:
PF =
kWkVA
مثال عددی: چقدر ظرفیت با اصلاح ضریب توان آزاد می شود؟
فرض کنید یک ترانسفورماتور ۱۰۰۰ کیلوولتآمپر (kVA) دارید و ضریب توان کارخانه شما ۰.۷ است.
با استفاده از فرمول بالا، توان مفیدی که می توانید از این ترانسفورماتور بکشید تنها ۷۰۰ کیلووات است (700=0.7×1000).
حالا اگر با نصب بانک خازنی، ضریب توان را به ۰.۹۵ برسانید، توان مفید قابل استفاده شما به ۹۵۰ کیلووات افزایش می یابد (950=0.95×1000).
نتیجه: شما بدون تغییر ترانسفورماتور، ۲۵۰ کیلووات ظرفیت جدید برای اضافهکردن ماشین آلات آزاد کرده اید!
نشانه های اینکه ترانسفورماتور کارخانه شما در آستانه اضافه باری است
اگر مطمئن نیستید که آیا به مرز ظرفیت ترانس رسیده اید یا نه، به این علائم توجه کنید:
افت ولتاژ هنگام راه اندازی تجهیزات سنگین
آیا وقتی موتورهای بزرگ روشن می شوند، نور لامپ ها کم می شود یا دستگاه های حساس ریست می شوند؟ این افت ولتاژ نشان می دهد که ترانسفورماتور در تامین جریان اولیه (که به شدت راکتیو است) کم آورده است.
داغ شدن بیش از حد ترانسفورماتور
عبور جریان اضافی و غیرمفید (راکتیو) از سیم پیچ های ترانسفورماتور باعث تلفات حرارتی (I²R) می شود. اگر ترانسفورماتور شما بیش از حد داغ می کند، احتمالاً در حال تحمل بار راکتیو سنگینی است.
جریمه ضریب توان در قبض برق
شرکت های توزیع برق روی قبض های صنعتی، آیتمی به نام «جریمه توان راکتیو» (یا زیان بها) دارند. اگر ضریب توان شما از حد مجاز (معمولاً ۰.۹) کمتر باشد، جریمه های سنگینی روی قبض ماهانه خود مشاهده خواهید کرد.
🟢 از پرداخت هزینه های اضافی خسته شده اید؟
اگر شما هم روی قبض برق کارخانه خود با بند سنگین جریمه راکتیو مواجه شده اید، همین امروز جلوی این ضرر مالی را بگیرید. مجموعه بهنیکو با ارائه مشاوره تخصصی و امکان سفارش انواع خازن صنعتی باکیفیت، به شما کمک می کند تا این جریمه را برای همیشه از قبض خود حذف کنید.

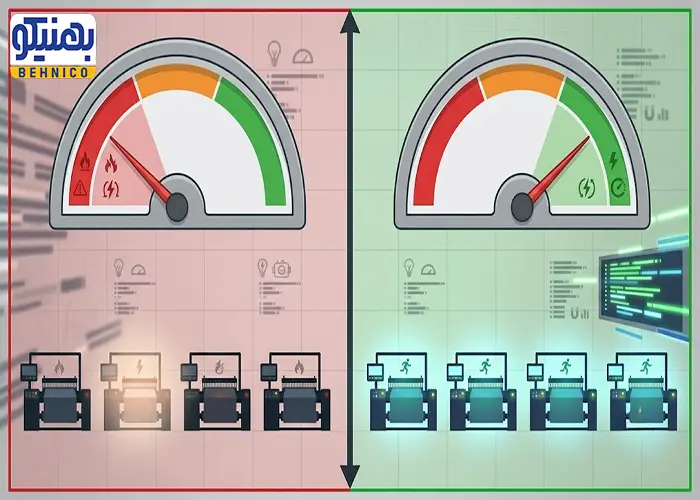

چگونه اصلاح ضریب توان ظرفیت ترانسفورماتور را آزاد می کند؟
راه حل این مشکل، تولید توان راکتیو در همان محل مصرف است تا نیازی نباشد ترانسفورماتور آن را از شبکه بکشد.
نقش بانک خازنی در جبران محلی توان راکتیو
خازن ها تولیدکننده توان راکتیو هستند. با نصب بانک خازنی در کنار تابلوی اصلی، نیاز موتورها به میدان مغناطیسی توسط خازن ها تامین می شود. در نتیجه، ترانسفورماتور از تامین بار راکتیو معاف شده و فقط توان اکتیو را تامین می کند.
نقش میکروخازن در تثبیت مداوم ضریب توان
مصرف کارخانه در طول روز تغییر میکند. رگولاتورهای هوشمند و میکروخازن ها (پله های خازنی کوچک) به صورت اتوماتیک تشخیص می دهند که شبکه در هر لحظه چقدر بار راکتیو نیاز دارد و دقیقاً همان مقدار خازن را وارد مدار می کنند تا ضریب توان همیشه در بهینه ترین حالت بماند.
کاهش جریان کل کشیده شده از ترانسفورماتور
با تامین بار راکتیو توسط خازن ها، آمپرِ کلِ کشیدهشده از ترانسفورماتور به طرز چشمگیری کاهش می یابد. این کاهش جریان، همان فضایی است که برای راه اندازی تجهیزات جدید خط توسعه شما آزاد شده است.

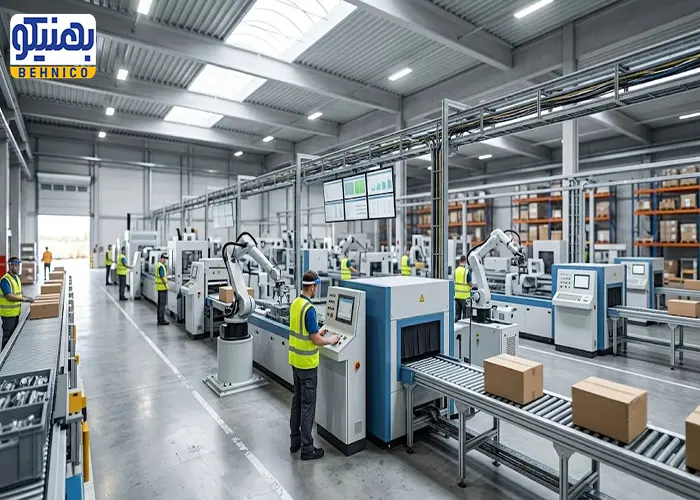

مزیت اقتصادی؛ توسعه خط تولید بدون خرید ترانسفورماتور جدید
توجیه اقتصادی این کار به قدری بالاست که معمولاً بازگشت سرمایه آن در کمتر از یک سال اتفاق می افتد.
مقایسه هزینه نصب بانک خازنی با خرید/ارتقای ترانسفورماتور
خرید یک ترانسفورماتور جدید، تهیه کابل های قطورتر، ارتقای تابلوهای برق، احداث پست جدید و گرفتن مجوزهای اداره برق هزینه هایی میلیاردی به همراه دارد. در مقابل، طراحی و نصب یک بانک خازنی استاندارد، تنها کسر کوچکی از این هزینه را در بر می گیرد و نیاز به مجوز خاصی هم ندارد.
کاهش زمان توقف تولید ناشی از تعویض تجهیزات
تعویض ترانسفورماتور نیازمند قطعی طولانی مدت برق و توقف خط تولید (Downtime) است. اما بانک های خازنی معمولاً به راحتی و در زمان های استراحت کارخانه یا با کمترین میزان قطعی به تابلوی اصلی متصل می شوند.
چطور بفهمید کارخانه شما چقدر ظرفیت پنهان دارد؟
برای شروع این فرآیند، حدس و گمان کافی نیست و به یک ارزیابی دقیق مهندسی نیاز دارید.
آنالیز مصرف با پاور آنالایزر
تکنسین های برق با نصب دستگاهی به نام «پاور آنالایزر» (Power Analyzer) به مدت چند روز یا چند هفته روی تابلوی اصلی شما، کیفیت توان، هارمونیک ها، و میزان دقیق توان اکتیو و راکتیو مصرفی را در ساعات مختلف ثبت می کنند.
محاسبه ظرفیت آزادشده با بانک خازنی مناسب
با استفاده از داده های به دست آمده، مهندسین محاسبه می کنند که با نصب چند کیلووار (kVAR) خازن، ضریب توان به ۰.۹۵ یا بالاتر می رسد و دقیقاً چند آمپر (یا چند کیلووات) ظرفیت خالص برای ماشین آلات جدید آزاد خواهد شد.
🟢 ظرفیت پنهان ترانسفورماتور خود را مثل یک متخصص آزاد کنید!
رفع افت ولتاژ، کاهش دمای ترانس و توسعه خط تولید بدون خرید تجهیزات گران قیمت، تنها با خرید و نصب اصولی بانک خازنی امکان پذیر است. مهندسین مجرب بهنیکو با آنالیز دقیق شبکه برق کارخانه شما، بهینه ترین سیستم جبران ساز را طراحی و اجرا می کنند تا با خیال راحت ماشین آلات جدید خود را راه اندازی کنید. 📞 همین حالا برای دریافت مشاوره رایگان و ارزیابی ظرفیت ترانسفورماتور خود با کارشناسان بهنیکو ارتباط بگیرید. 01144443988 - 01144443979 - 09901680274 - 09905261572
جمع بندی
پر شدن ظرفیت ترانسفورماتور همیشه به معنای نیاز به خرید ترانس جدید نیست. در سیستم های صنعتی، درصد بالایی از ظرفیت تجهیزات توسط بار راکتیو موتورها اشغال می شود. با اصلاح ضریب توان از طریق نصب بانک خازنی اصولی، می توانید جریان اضافی را حذف کرده، ظرفیت قابل توجهی برای توسعه خط تولید آزاد کنید، جلوی جریمه های اداره برق را بگیرید و عمر تجهیزات خود را افزایش دهید.
سوالات متداول (FAQ)
1. آیا اصلاح ضریب توان واقعاً می تواند جای خرید ترانسفورماتور جدید را بگیرد؟
بله، به شرطی که دلیل پر شدن ظرفیت ترانسفورماتور شما، پایین بودن ضریب توان و مصرف بالای بار راکتیو باشد. اگر کارخانه شما فقط شامل بارهای اکتیو (مثل کوره های المنتی) باشد و ضریب توان از قبل بالا باشد، بانک خازنی ظرفیتی آزاد نمی کند. اما در ۹۰٪ کارخانجات که پر از موتورهای الکتریکی هستند، این روش کاملاً جوابگوست.
2. چقدر از ظرفیت ترانسفورماتور معمولاً صرف توان راکتیو می شود؟
در کارخانجاتی که بدون سیستم جبران ساز (خازن) کار می کنند و دارای پمپ ها، کمپرسورها و موتورهای القایی زیاد هستند، بین ۳۰ تا ۴۵ درصد از ظرفیت ترانسفورماتور ممکن است صرف بار راکتیو شود.
3. نصب بانک خازنی چقدر زمان می برد؟
پس از آنالیز شبکه و ساخت تابلو (که معمولاً ۱ تا ۳ هفته زمان می برد)، عملیات نصب فیزیکی و راه اندازی بانک خازنی در محل کارخانه معمولاً طی ۱ تا ۲ روز کاری و با کمترین نیاز به قطع برق انجام می شود.
