کاربرد خازن در سیستم ها قدرت
خازن ها، قهرمانان گمنام دنیای الکترونیک و برق، قطعاتی هستند که انرژی الکتریکی را ذخیره کرده و در زمان مناسب آزاد می کنند. در صنعت برق، کاربرد خازن ها دیگر محدود به مدارهای کوچک نیست، بلکه در ابعاد بزرگ برای بهینه سازی عملکرد شبکه و کاهش هزینه های مصرف کننده نقش حیاتی ایفا می کند.
در سیستم های قدرت، مهم ترین وظیفه خازن، تأمین توان راکتیو مورد نیاز بارهای القایی و در نتیجه، تصحیح ضریب توان است.

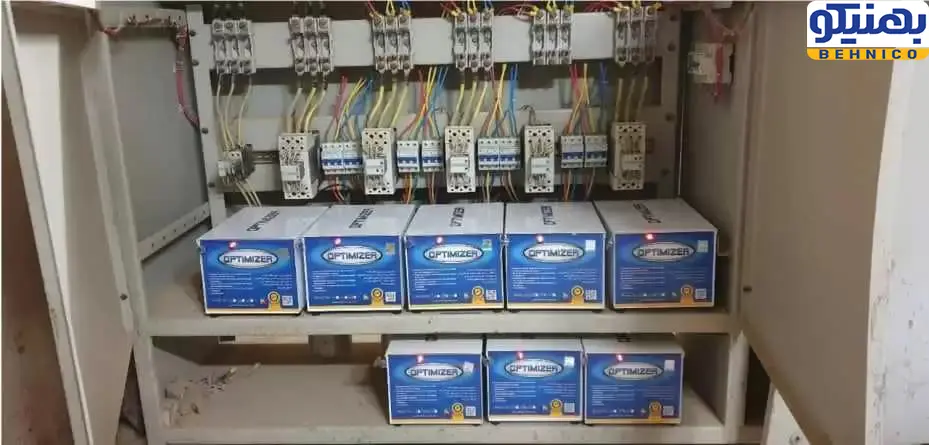

کاربردهای تخصصی خازن در سوی مصرف کننده
در تأسیسات صنعتی و تجاری که از بارهای القایی بزرگ (مانند موتورهای الکتریکی و ترانسفورماتورها) استفاده می کنند، خازن ها برای حل مشکلات فنی و مالی زیر به کار می روند:
تصحیح ضریب توان (Power Factor Correction)
مفهوم سنتی تصحیح ضریب قدرت بر مبنای این فرض استوار است که بارهای سیستم دارای مشخصه های خطی هستند. در عمل، ضریب توان ضعیف (پایین) باعث کشیده شدن جریان بیشتری از شبکه می شود که این امر، ظرفیت شبکه را اشغال کرده و منجر به جریمه های مالی در قبض برق می گردد.
روش محاسبه ضریب قدرت: ضریب قدرت واقعی به صورت نسبت توان حقیقی (KW) به مجموع ولت آمپر (KVA) در مدار تعریف می شود.
چگونگی عمل خازن: خازن ها با تأمین توان راکتیو (KVAR) مورد نیاز بارهای القایی، جریان راکتیو شبکه را کاهش داده و ضریب توان را به حد مجاز (مثلاً بالای ۰.۹) می رسانند.
کاهش جریان خط و تلفات سیستم قدرت
یکی از مهم ترین مزایای خازن گذاری، کاهش جریان کل عبوری از خطوط انتقال و توزیع است.
- کاهش جریان خط: با تصحیح ضریب توان، درصد جریان خط کاهش می یابد. این کاهش بار اضافی را از تجهیزات (مانند کابل ها و ترانس ها) بر می دارد و ظرفیت آن ها را افزایش می دهد.
- کاهش تلفات: تلفات انرژی در سیستم قدرت (به دلیل حرارت در سیم ها و تجهیزات) با عکس مجذور ضریب قدرت رابطه مستقیم دارد. هرچه ضریب توان به ۱ نزدیک تر شود، تلفات سیستم به صورت نمایی کاهش می یابد.
فرمول تقریبی کاهش تلفات سیستم قدرت:
% کاهش تلفات ≈ 1 - ضریب توان حاضر ضریب توان هدف 2
این فرمول درصد کاهش ممکن نسبت به تلفات حاضر تا قبل از خازن ها را نشان می دهد.
افزایش ولتاژ (Voltage Support)
خازن ها می توانند به صورت موضعی باعث افزایش ولتاژ در انتهای خطوط توزیع ضعیف شوند (به خصوص در مدارهای القایی).
نکته فنی و ایمنی: افزایش ولتاژ ناشی از نصب خازن ها یک شمشیر دولبه است. اگر ولتاژ پایین باشد، خازن ها آن را به مقدار مجاز برمی گردانند. اما در حالت قطع بار، خازن های شارژ شده رها می شوند و ولتاژ شدیداً افزایش یافته (اضافه ولتاژ پایدار) که می تواند به تجهیزات آسیب بزند.
فرمول تقریبی افزایش ولتاژ ناشی از نصب خازن:
ΔV ≈ X × QCV2
که در آن:
- ΔV: تغییر ولتاژ (بر حسب واحد یا درصد)
- X: امپدانس سیستم تا نقطه نصب (عموماً شامل امپدانس ترانسفورماتور)
- QC: توان راکتیو تأمین شده توسط خازن ها (kVAR)
- V: ولتاژ سیستم (kV)
👇لیست محصولات خازن صنعتی بهنیکو
بانک خازنی و خازن گذاری
بانک خازنی (Capacitor Bank): در مدارهای قدرت، به مجموعه ای از خازن های صنعتی که به صورت منظم در کنار هم قرار می گیرند تا برای جبران توان راکتیو، پایداری شبکه و کاهش هزینه های انرژی استفاده شوند، بانک خازنی گفته می شود. این بانک ها به دو صورت ثابت یا سوئیچینگ (اتوماتیک) نصب می شوند.
🟢 مشاوره و سفارش بانک خازنی
آیا از جریمه های توان راکتیو خسته شده اید؟
مجموعه بهنیکو، متخصص در طراحی، تامین و نصب تجهیزات قدرت، آماده ارائه مشاوره تخصصی و سفارش بانک خازنی متناسب با نیاز دقیق سیستم شماست تا ضمن کاهش هزینه ها، راندمان سیستم صنعتی شما به حداکثر برسد.
مراحل انتخاب و نصب خازن ها
انتخاب مقدار خازن (KVAR): مقدار نامی KVAR لازم برای خازن تصحیح ضریب قدرت بر اساس توان حقیقی (KW) بار و ضریب توان فعلی و هدفمند محاسبه می شود.
فرمول محاسبه مقدار خازن مورد نیاز (kVAR):
QC (kVAR) = P (kW) × (tan(φقدیم) - tan(φجدید))
که در آن:
- P: توان حقیقی مصرفی (کیلووات)
- φقدیم: زاویه ضریب توان فعلی
- φجدید: زاویه ضریب توان هدف (معمولاً ۰.۹۵ تا ۰.۹۸)
کنترل هارمونیک و تشدید: بعد از انتخاب مقدار خازن، باید اثر متقابل خازن ها روی هارمونیک های موجود در شبکه بررسی شود. بارهای غیرخطی (مانند درایوها) می توانند باعث تشدید (Resonance) با خازن ها شده و به آن ها آسیب بزنند. در این صورت، اقدامات زیر ضروری است:
- استفاده از راکتور سری: تبدیل بانک خازنی به فیلتر پسیو با افزودن راکتور برای جلوگیری از تشدید.
- کنترل آداپتیو: استفاده از رگولاتورهای هوشمند برای مانیتورینگ اعوجاج هارمونیکی و مدیریت کلیدزنی خازن ها.
🟢 خدمات خازن گذاری و تامین خازن
برای انجام اصولی و فنی خازن گذاری در مجموعه خود و اطمینان از عملکرد صحیح و طول عمر تجهیزات، با متخصصان بهنیکو در تماس باشید.
همچنین جهت استعلام قیمت خرید خازن صنعتی استاندارد و باکیفیت، می توانید از طریق راههای ارتباطی با ما تماس حاصل فرمایید. 01144443988 - 01144443979
سوالات متداول (FAQ)
1. چرا خازن ها در سیستم قدرت جریمه های برق را کاهش می دهند؟
خازن ها با تأمین توان راکتیو (KVAR) مورد نیاز بارهای القایی (موتورها)، باعث می شوند که توان راکتیو کمتری از شبکه اصلی کشیده شود. این کاهش جریان راکتیو، ضریب توان را بهبود می بخشد و مصرف کننده را از پرداخت جریمه های مربوط به ضریب توان پایین، معاف می کند.
2. خرابی خازن در لوازم خانگی یا صنعت چه تأثیری بر مصرف برق دارد؟
بله، در هر دو مورد تأثیر منفی دارد. در صنعت، خرابی خازن های بانک خازنی باعث افت شدید ضریب توان و افزایش جریمه های مالی می شود. در لوازم خانگی (مانند پمپ ها و کولرها)، خرابی خازن استارت یا دائمکار می تواند فشار زیادی به موتور وارد کند و باعث ناکارآمدی و بالا رفتن مصرف برق و قبض شما شود.
3. آیا خازن گذاری می تواند باعث افزایش ولتاژ (و آسیب) شود؟
بله. اگر ظرفیت خازن های نصب شده بیش از حد نیاز شبکه باشد و یا در شرایط بی باری (زمانی که بارها قطع می شوند)، ممکن است پدیده اضافه ولتاژ پایدار رخ دهد که به ترانسفورماتور و سایر تجهیزات آسیب می رساند. به همین دلیل، محاسبه دقیق ظرفیت و استفاده از بانک های خازنی اتوماتیک (سوئیچینگ) ضروری است.
4. نشانه های خرابی خازن در تجهیزات صنعتی چیست؟
علائم رایج عبارتند از: تورم، نشتی یا ترکیدگی بدنه خازن، شنیدن صدای وزوز یا هوم غیرعادی، گرم شدن بیش از حد محفظه بانک خازنی، و عدم تصحیح ضریب توان در رگولاتور.
