اثرات اغتشاشات هارمونیکی در صنعت
اغتشاشات هارمونیکی (Harmonic Distortion) یکی از اصلی ترین عوامل کاهش کیفیت توان در شبکه های برق صنعتی است. این پدیده که ناشی از بارهای غیرخطی (مانند درایوها، اینورترها و یوپی اس ها) است، می تواند باعث ایجاد خسارات سنگین و توقف خطوط تولید شود. در این مقاله، اثرات این اغتشاشات را بر سه رکن اصلی برق صنعتی یعنی خازن ها، ترانس ها و موتورها بررسی می کنیم.
اثر هارمونیک بر خازن های اصلاح ضریب توان
خازن ها حساس ترین تجهیزات در برابر اغتشاشات هارمونیکی هستند. از آنجایی که امپدانس خازن با افزایش فرکانس کاهش می یابد، خازن ها مانند آهنربایی برای جریان های هارمونیکی عمل می کنند.
طبق استاندارد IEEE 18-1980، خازن ها باید محدوده تحمل مشخصی داشته باشند:
- تحمل تا ۱۳۵٪ توان غیرواقعی (Kvar) نامی.
- تحمل تا ۱۱۰٪ ولتاژ موثر (RMS) نامی.
- تحمل تا ۱۸۰٪ جریان موثر نامی (شامل جریان اصلی و هارمونیکی).
نکته مهم: اگر هارمونیک های پنجم و هفتم در شبکه بالا باشد، جریان خازن به شدت جهش یافته و باعث بادکردگی یا انفجار آن می شود.
👇لیست محصولات خازن صنعتی بهنیکو
🟢 محافظت از سیستم برق ساختمان و صنعت
آیا خازن های شما به سرعت می سوزند؟ برای جلوگیری از خسارت و اطلاع از قیمت خرید خازن برای ساختمان و صنایع، و همچنین اجرای اصولی خازن گذاری ضد هارمونیک، همین حالا با کارشناسان بهنیکو تماس بگیرید. 01144443988 - 01144443979
چرا ترانسفورماتورها در اثر هارمونیک داغ می شوند؟
ترانسفورماتورها برای فرکانس ۵۰ هرتز طراحی شده اند. وجود اغتشاشات هارمونیکی باعث ایجاد دو نوع تلفات اضافی در آن ها می شود:
- تلفات جریان سرگردان (Eddy Current): این تلفات با "مربع فرکانس" رابطه دارد؛ یعنی هارمونیک پنجم، تلفات را ۲۵ برابر بیشتر از حالت عادی افزایش می دهد!
- تلفات هسته: باعث اشباع زودرس و لرزش بدنه ترانس می شود.
به طور کلی، اگر مجموع اغتشاشات هارمونیکی (THD) بیش از ۵٪ باشد، باید ظرفیت نامی ترانسفورماتور را کاهش داد (Derating) یا از فیلترهای حذف هارمونیک استفاده کرد.
اثر هارمونیک بر عملکرد موتورهای الکتریکی
موتورها اغتشاش ولتاژ را به "فوران های مغناطیسی مزاحم" تبدیل می کنند. این موضوع باعث می شود:
- کاهش گشتاور: بخشی از انرژی صرف ایجاد گشتاور معکوس می شود.
- لرزش و سروصدا: هارمونیک ها باعث ایجاد ضربات مکانیکی به شفت و بلبرینگ ها می شوند.
- کاهش طول عمر: افزایش حرارت روتور و استاتور، عایق بندی سیم پیچ را از بین می برد.
جدول مقایسه عملکرد تجهیزات در حالت استاندارد و تحت اغتشاش هارمونیکی
این جدول نشان می دهد که چگونه هارمونیک ها هزینه های پنهان را به شدت افزایش می دهند:
پارامتر ارزیابی | وضعیت استاندارد (بدون هارمونیک) | وضعیت تحت اغتشاش هارمونیکی (THD بالا) |
دمای کاری تجهیزات | نرمال (مطابق کاتالوگ) | افزایش ۲۰ تا ۵۰ درصدی دما (کاهش عمر عایق) |
تلفات انرژی (Watt) | حداقل (تلفات طراحی) | افزایش شدید به دلیل جریان های سرگردان (Eddy Current) |
وضعیت خازن ها | اصلاح ضریب توان پایدار | خطر بالای تشدید (Resonance) و انفجار خازن |
دقت ابزار دقیق | عملکرد دقیق و بدون خطا | ایجاد نویز و فرمان های اشتباه در PLC و سنسورها |
هزینه قبض برق | فقط هزینه انرژی مصرفی | پرداخت جریمه توان راکتیو و افزایش تلفات دیماند |
صدای کارکرد موتور | صدای یکنواخت و ملایم | لرزش شدید (Vibration) و صدای سوت فرکانس بالا |
🟢 کاهش هزینه های پنهان برق
کنترل هارمونیک نه تنها عمر تجهیزات را زیاد می کند، بلکه باعث کاهش مصرف برق با خازن استاندارد می گردد. برای مشاوره در زمینه طراحی و نصب بانک خازنی هوشمند، با مجموعه فنی و مهندسی بهنیکو در ارتباط باشید.
سوالات متداول (FAQ)
۱. آیا اغتشاشات هارمونیکی باعث جریمه در قبض برق می شود؟
بله؛ هارمونیک ها باعث کاهش ضریب توان (Cosφ) واقعی می شوند. اگر بانک خازنی شما به دلیل هارمونیک از مدار خارج شود یا درست عمل نکند، مشمول جریمه توان راکتیو خواهید شد.
۲. چگونه بفهمیم در سیستم اغتشاش هارمونیکی داریم؟
بهترین راه استفاده از دستگاه «پاور آنالایزر» است. اما علائمی مثل داغ شدن بیش از حد کابل نول، سوختن مکرر خازن ها و نویز در سیستم های مخابراتی، نشانه های جدی وجود هارمونیک هستند.
۳. تفاوت خازن معمولی با خازن ضد هارمونیک چیست؟

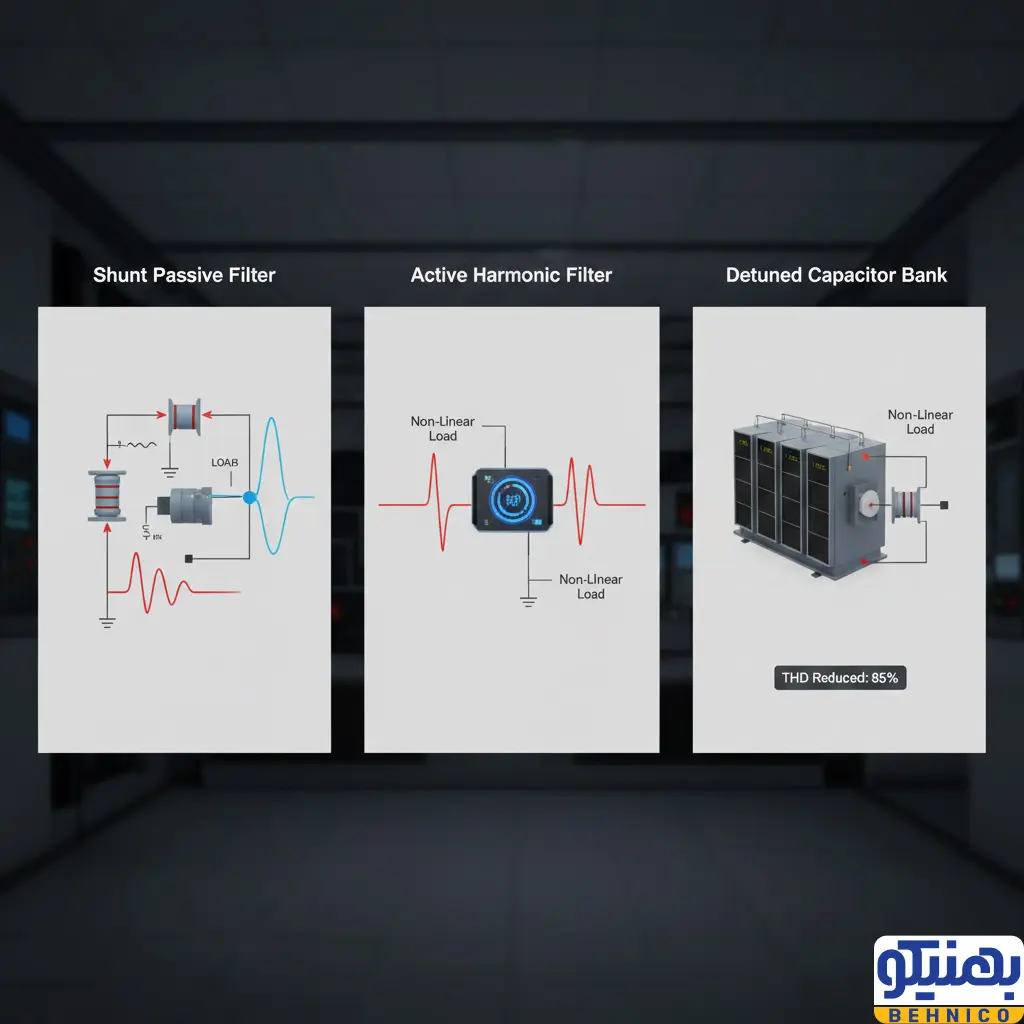

خازن های ضد هارمونیک (Detuned) به همراه یک راکتور (سلف) سری نصب می شوند تا از ایجاد تشدید در شبکه جلوگیری کرده و در برابر جریان های فرکانس بالا مقاوم باشند.
۴. استاندارد مجاز THD ولتاژ چقدر است؟
طبق استاندارد IEEE 519، مقدار THD ولتاژ برای اکثر سیستم های عمومی نباید از ۵٪ تجاوز کند و هیچ هارمونیک تکی نباید بیش از ۳٪ باشد.
